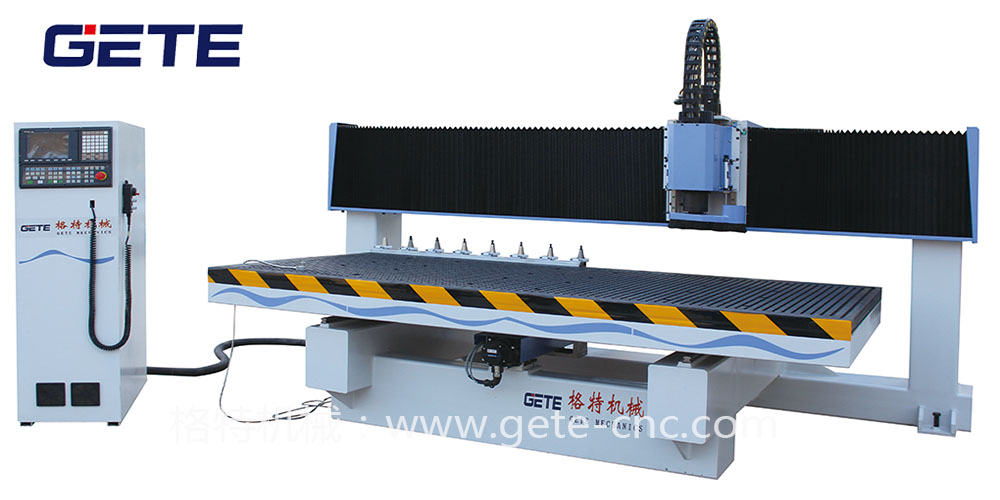

臺面移動式高精度木工加工中心
一、產品介紹
二、機器細節

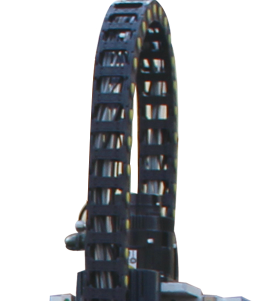

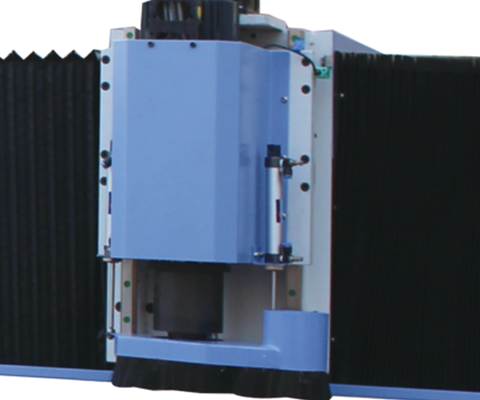

| 控制面版和手柄 | 進口主軸 | 移動臺面和驅動電機 | 捷迅高柔屏蔽線纜 | |||
 |  |  |  |
三、核心裝配

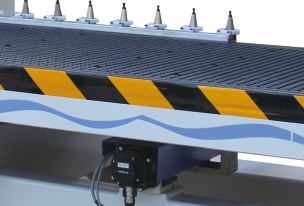

| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

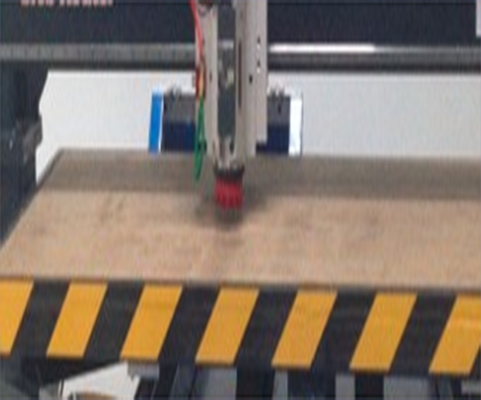

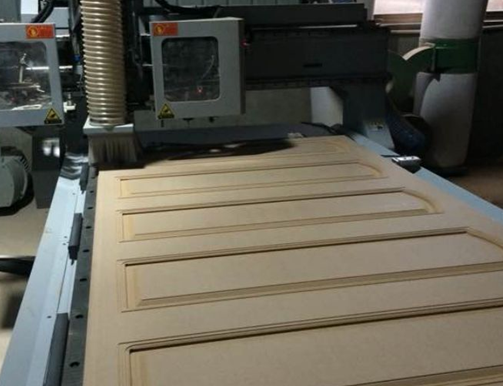

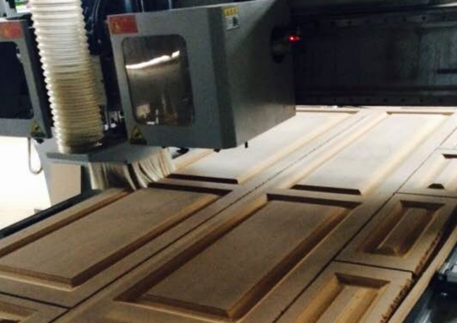

四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 重型，厚壁方管 | 工作臺面尺寸 | 1220 mm×2440mm |
| 主軸電機 | 9KW風冷 意大利HSD主軸（可選配主軸） | 工作行程 | 1300mm*2500mm*200mm |
| 機柜 | 電腦機柜 | 主軸轉速 | 6000~24000RPM |
| 控制系統 | 臺灣新代 | 運行速度 | 45m/min |
| 驅動類型 | 日本安川伺服驅動 | 雕刻速度 | 25m/min |
| 導軌 | 臺灣20方軌 | 最大加工速度 | 60M/min |
| 齒條 | 2M斜齒 | 雕刻軟件 | 精雕/Artcam/type3/文泰 |
| 線纜 | 江蘇捷迅數控專用高柔屏蔽線纜 | 電源類型 | AC 380V/220V 50Hz |
| 變頻器 | 臺達 11KW | 加工精度 | 0.03mm |
| 重量 | 1000KG | 重復定位精度 | 0.02mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，6KW （1pc） | 真空泵浦馬力 | 5.5KW （1pc） |
六、機器特性
◆ 本款機器采用臺面移動切削方式，X、Y、Z軸采用進口絲桿傳動，兼顧速度及精度，性能穩定結構合理
◆ 整機采用矩形管焊接，經高溫回火處理，確保機身變形小，剛性好，強度大。
◆ 本款機器采用日本安川伺服電機驅動，速度快，精度高，穩定性強
◆ 進口意大利產HSD 各系列變頻主軸，3000-24000r/min
◆ 臺面采用強度極高的板材一次銑削而成，具有極強的吸附力，配有強力吸塵系統，保證在加工過程中不產生塵屑飛揚的現象。
◆ 自動加油潤滑系統，只需輕輕一按，輕松完成定期保養。
◆ 電柜內電氣元件采用ABB 、SCHNEIDER 、WAGO、SIEMENS等進口品牌

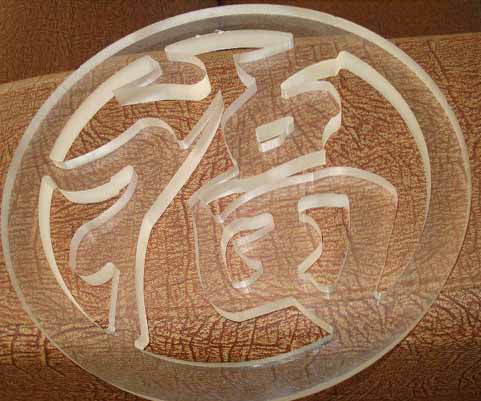

七、適用行業及加工樣品圖
◆ 家具行業：各類板式家具，實木家具的切割與雕刻
◆ 廣告行業：工藝禮品、水晶飾品、廣告標識標牌、迷你字雕刻切割
◆ 工業行業：夾層板、尼龍板、纖維板以及各類軟金屬加工
 |  |  |  |
