PTP數控排鉆加工中心
一、產品介紹
木工機械全主動PTP數控排鉆機械系統包 括多排筆直鉆、多排立鉆、擺布水平鉆、定位壓料設備以及輸送傳動設備等。經過對新一代多軸排鉆的機械構造及傳動系統的研討,把生產流程、加工技能標準,設 計出具有全主動調整、快速定位準確鉆孔功用的多軸排鉆專用數控系統、排鉆CAD鉆孔技能計劃軟件等自立創新技能,形成新一代全主動數控多軸排鉆。使用數字 化信息化技能,在設備上完成CAD形式下的鉆孔信息制作、修改、剖析功用,具有單機和聯網操控形式,能實時監控設備狀況、報警信息和毛病處理,使新一代全 主動數控多軸排鉆系統完成高速、高效、主動化運轉。
二、機器細節
| 控制面板 | 吸附塊 | 床身 | 定位器 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||

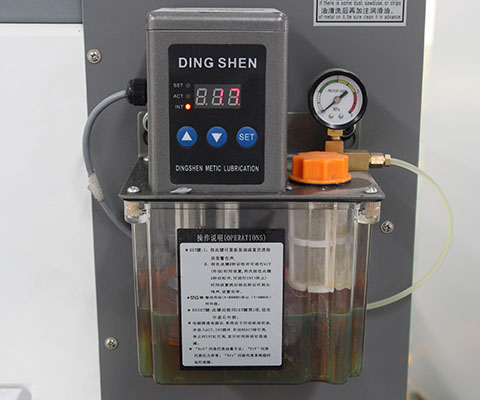

| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |
四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 鋼結構雕刻機專用重型床身 | 工作臺面尺寸 | 1300mm*3000mm |
| 主軸電機 | 6KW風冷主軸 意大利HSD（可選配主軸） | 工作行程 | 1300mm*3000mm*300mm |
| 機柜 | 工控大機柜 | 主軸轉速 | 1000~24000RPM |
| 控制系統 | 臺灣新代 | 排鉆形式 | 9立鉆+3水平鉆+1鋸片 |

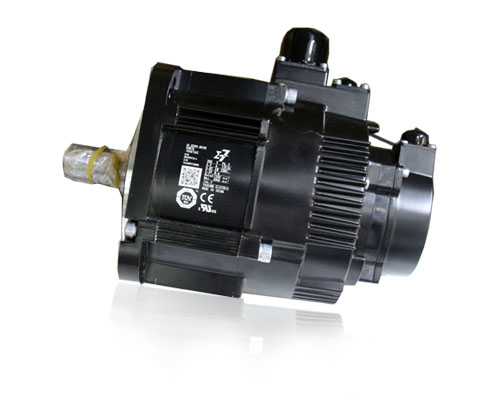

| 驅動類型 | 進口伺服驅動(可選配驅動)|安川伺服驅動 | 刀庫形式 | 圓盤斗笠式 |
| 導軌 | 臺灣25方軌 | 外形尺寸 | 2000mm*3500mm*2400mm |
| 齒條 | 2M斜齒 | 軟件 | 數控專業開料軟件 |
| 線纜 | 江蘇捷迅數控專用高柔屏蔽數控專業線纜 | 電源類型 | AC 380V/50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 1000KG | 重復定位精度 | 0.02mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，9KW （1pc） | 真空泵浦馬力 | 7.5HP 5.5KW -160m3/h （1pc） |
六、機器特性
◆ 功能：產品適合多元化復雜性產品加工，功能全面：鏤銑、排鉆、切割、側銑、側鉆、側切等。可實現雙工位四區加工，一個工位加工，另一個工位上下料，大幅提高效率及產能。

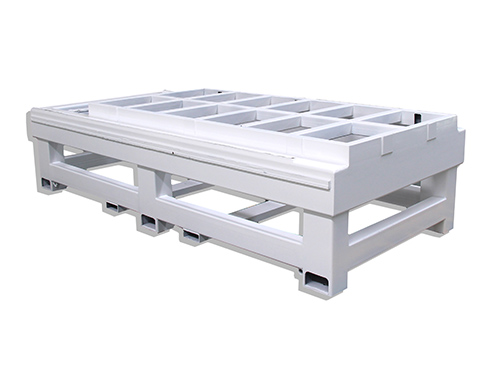

◆ 結構：機身采用高強度厚壁鋼管焊接而成，退火時效噴砂處理，結構穩固，進度更高。
◆ 精度：使用優質的配件，精密的檢測裝置，使設備運行更穩定，實現高精度高效率。
◆ 配件：本設備均采用世界知名品牌，安川伺服、意大利HSD主軸、意大利HSD排鉆、新代系統，性能穩定，經久耐用。
◆ 臺面：條式真空移動式鋁型材臺面，根據工件大小，不靈活，工件裝卸方便。
◆ 刀庫：斗笠式八刀庫，刀位精度高，換刀快速簡潔。
◆ 高速：大功率伺服電機與精密減速機直聯，高扭矩、高動能，運行平穩效率高。
七、適用行業及加工樣品圖
◆ 木工行業：板式家具、實木家具、密度板免漆門、復合門、櫥柜窗門、床頭柜等等。
◆ 裝飾行業：藝術模型、藝術壁畫、屏風浮雕雕刻切割、裝食品加工、禮品包裝、波浪板、電氣臺面、體育用品等。
◆ 廣告行業：亞克力、雙色版、康貝特板PVC、ABS板、鋁板、鋁塑板雕刻V形開槽切割、雙色人像、三維廣告牌、各類標牌、胸牌、做標牌、銅牌、字模、字型、各類標識、商標等。
 |  |  |  |
