木工數控開料機

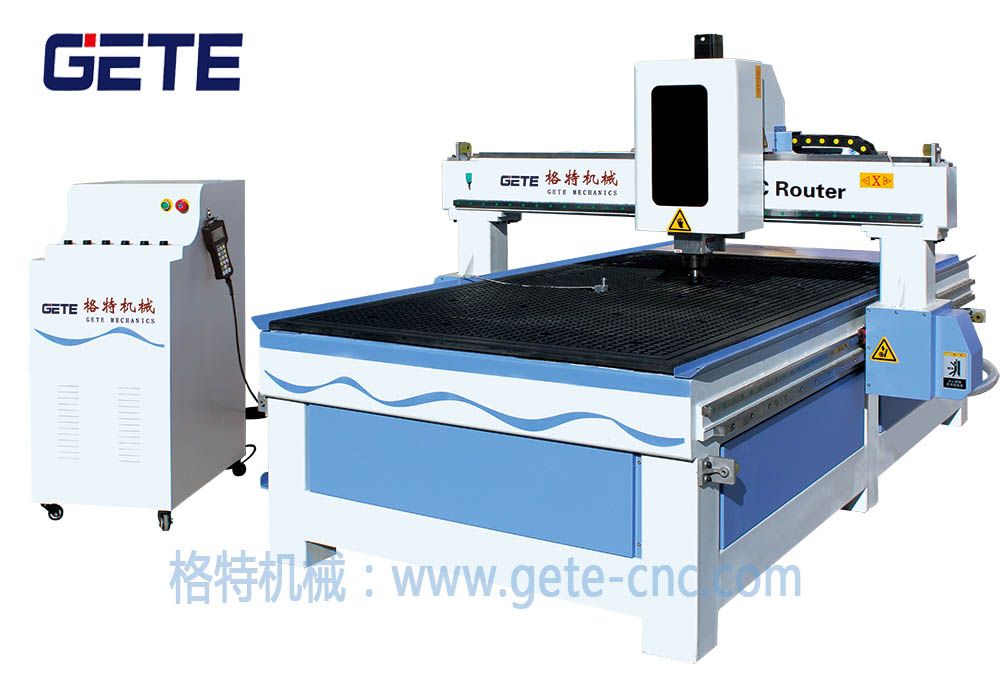

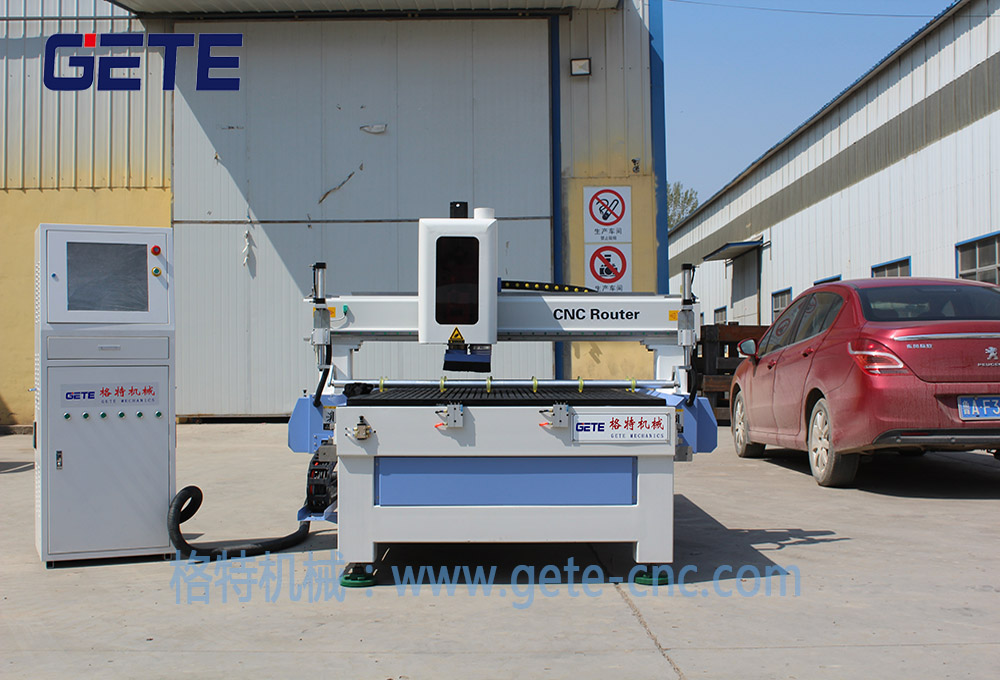

一、產品外觀
二、機器細節
| 橫梁 | 意大利主軸 | 定位氣缸 | 定位桿 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||

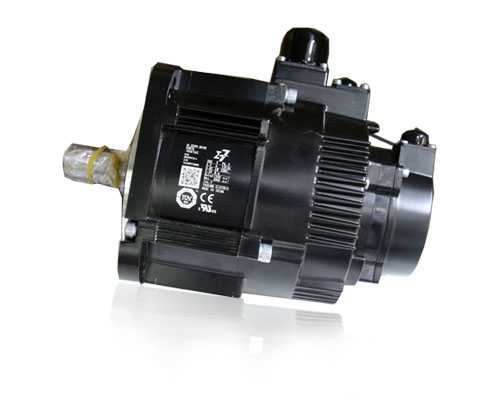

| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |
四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||

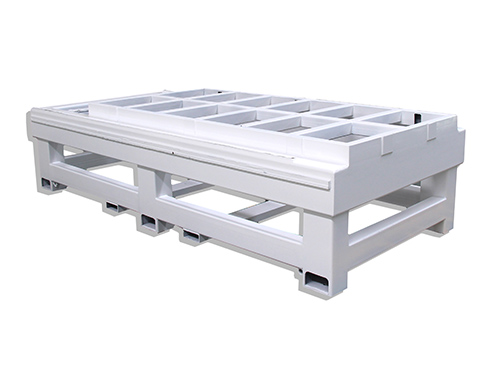

| 床身結構 | 方形厚壁方管重型床身 | 工作臺面尺寸 | 1300*2500mm |
| 主軸電機 | 國內最好的 JST6KW風冷主軸 | 工作行程 | 1220*2440mm*200mm |
| 機柜 | 電腦機柜 | 主軸轉速 | 0~18000RPM |
| 控制系統 | 臺灣新代 | 運行速度 | X,Y軸45m/min Y軸20m/min |
| 驅動類型 | 進口伺服驅動 | 雕刻速度 | 15m/min |
| 導軌 | 臺灣25方軌 | 減速機 | 行星式減速機 |
| 齒條 | 1.5M德國亨利安斜齒 | 潤滑系統 | 自動注油LG11 |
| 線纜 | 江蘇捷迅數控專用線纜 | 電源類型 | 交流電源 AC 380V/50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 1000Kg | 重復定位精度 | 0.02mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，6KW （1pc） | 真空泵浦馬力 | 7.5 HP(5.5Kw)-160m3/h （1pc） |
六、機器特性
◆ 本機適合多元化復雜性產品加工或多樣加工機型,用途廣泛：可下料、鉆孔、切割、導邊、銑型等，目前主要用于切割、鏤銑與打孔。
◆ 本款機型的各項機械、電器部件均為國際頂尖產品。如高性能的真空泵及臺灣原裝導軌、日本的伺服驅動系統，意大利原裝進口排鉆。
◆ 機器具備自動換刀功能。
◆ 機器具備自動換刀功能。
◆ 雙軌雙邊傳動機臺，屬重切削型加工機型。
◆ 臺面真空吸附。整板加工不需再鋸切，即可上線切削，可省略模具的制作。

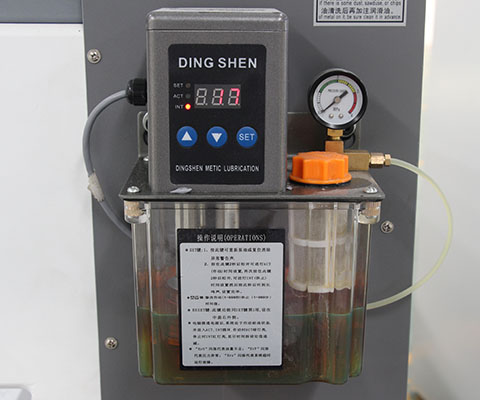

◆ 配備自動潤滑系統，只需輕輕一按可同時對所有導軌滑塊注油。
七、適用行業及加工效果圖
◆ 衣柜柜體，櫥柜柜體、電腦桌，板式家俱、辦公家具、木制音箱、木制廚具等各種板式家俱平面下料、銑型、倒邊、打孔、雕刻等輔助加工。
 |  |  |  |
