三工序數控開料機

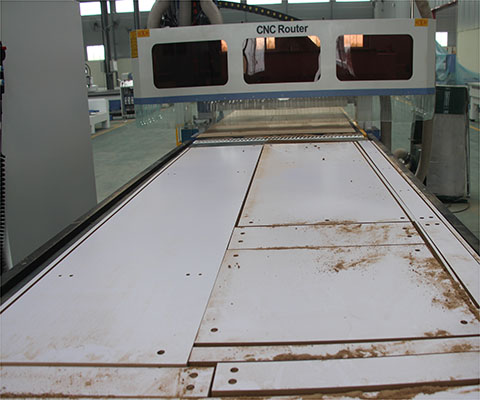

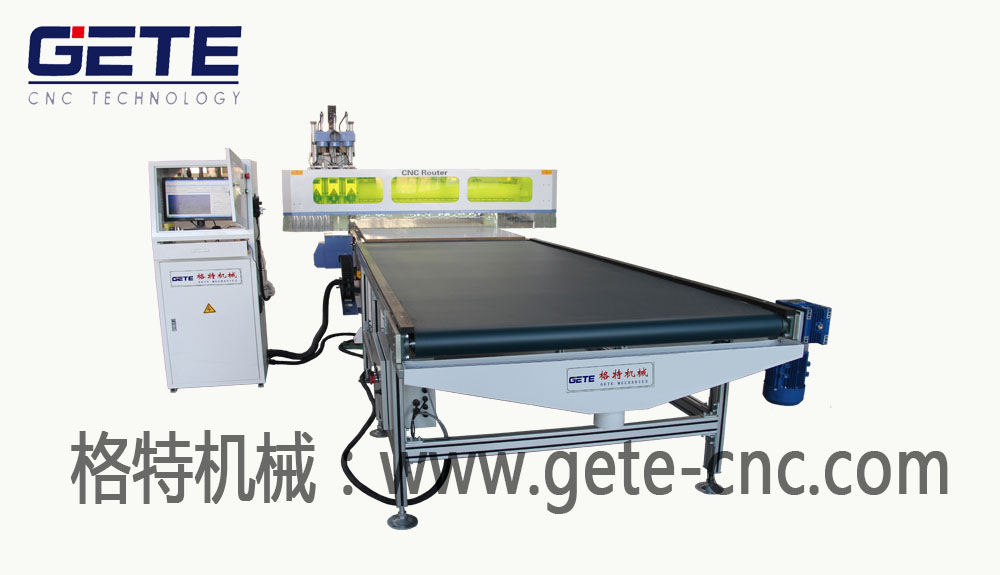

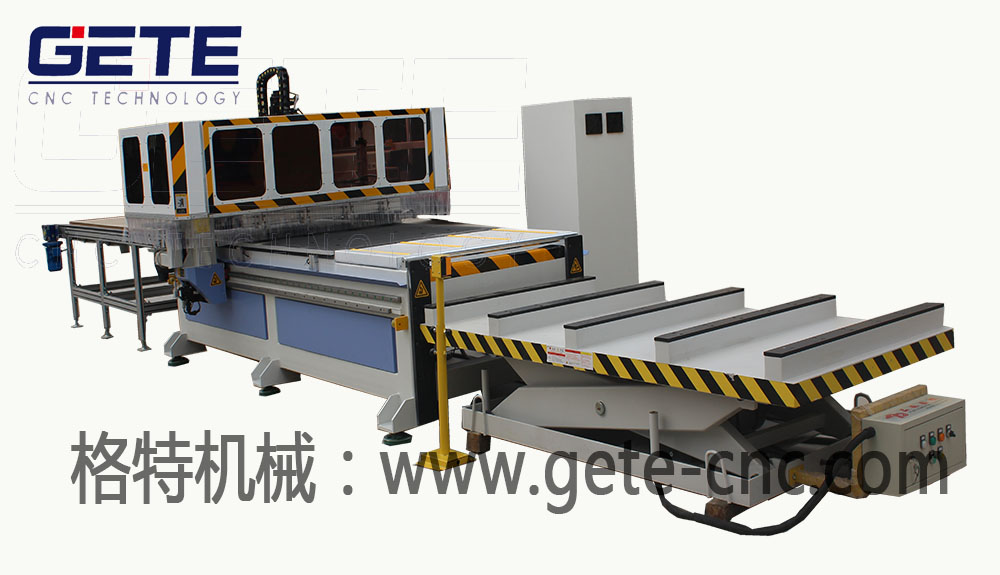

一、產品外觀
二、機器細節

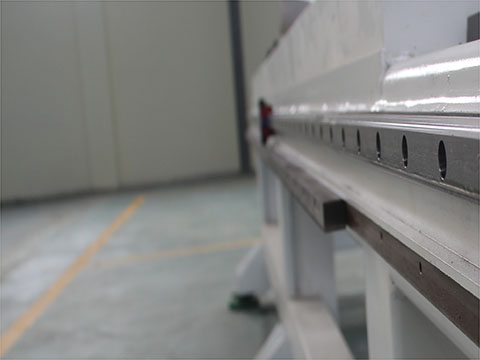

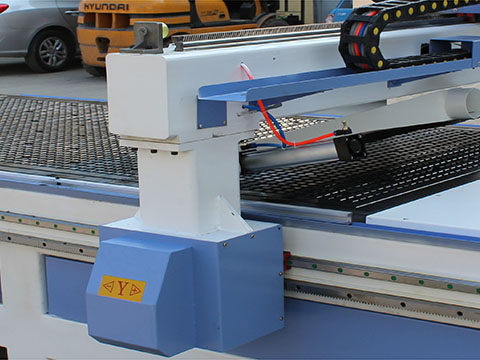

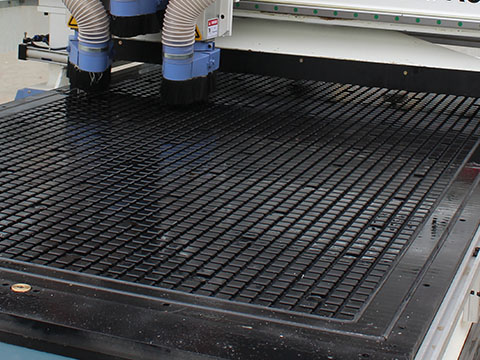

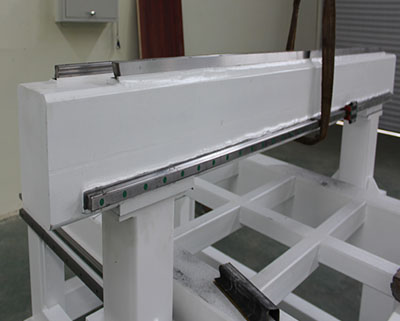

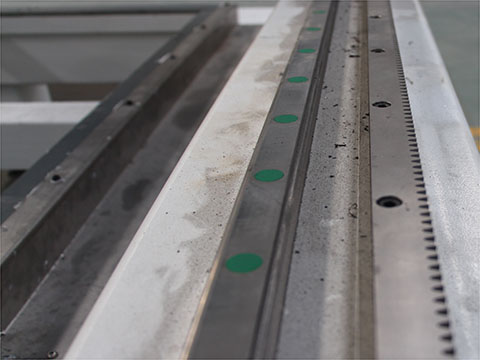

| 齒條和導軌 | 方形龍門立柱 | 柵格式臺面 | Y軸導軌 | |||
 |  |  |  |

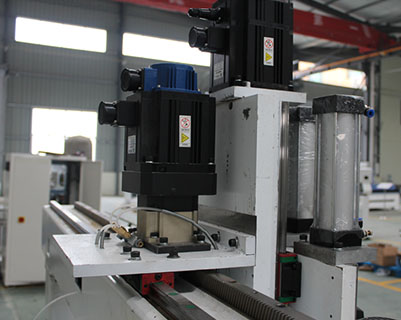

三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||

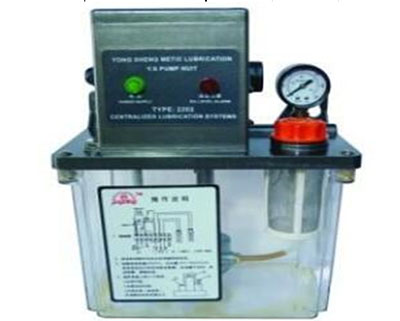

| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

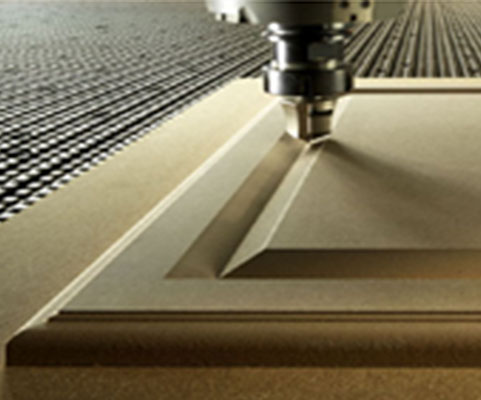

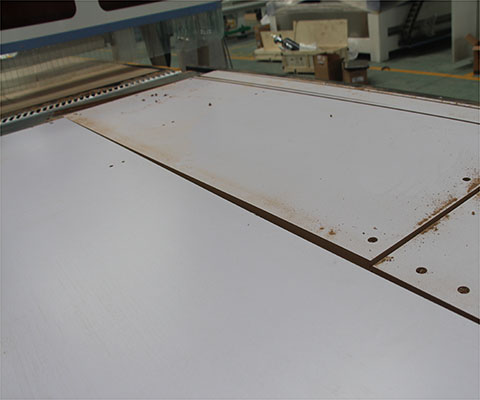

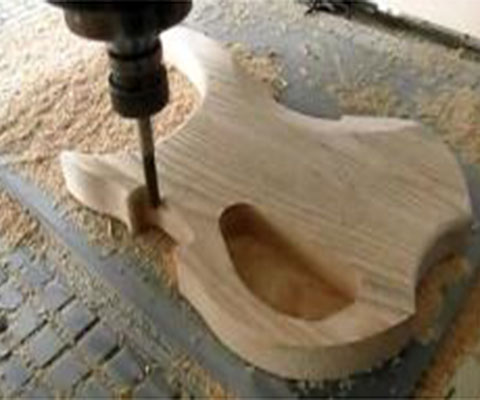

四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 方形厚壁方管重型床身 | 工作臺面尺寸 | 1300*2500mm |
| 主軸電機 | 1* 6KW風冷和 2*4.5KW風冷主軸（可選配主軸） | 工作行程 | 1300*2500mm*200mm |
| 機柜 | 工控大機柜 | 主軸轉速 | 1000~18000RPM |
| 控制系統 | 上海維宏 | 運行速度 | X,Y軸45m/min Y軸20m/min |
| 驅動類型 | 進口伺服驅動 | 雕刻速度 | 15m/min |
| 導軌 | 臺灣25方軌 | 減速機 | 行星式減速機 |
| 齒條 | 2M斜齒 | 潤滑系統 | 自動注油LG11 |
| 線纜 | 數控專用線纜 | 電源類型 | AC 380V/50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 1500Kg | 重復定位精度 | 0.03mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，6KW （1pc） 4KW（2pc） | 真空泵浦馬力 | 7.5 HP(5.5Kw)-160m3/h （1pc） |
六、機器特性
◆ 結構穩定：工業生產機型，重型全鋼結構焊接，回火矢效處理，堅固不變形。
◆ 部件優良：臺灣控制系統，主軸軸承為高精度陶瓷軸承，噪音低，壽命長。進口直線導軌；德國產滾珠絲杠，承重力大，下刀精確。
◆ 功能齊全：加工件如需三把刀完成，省去了換刀的繁瑣，具有加工中心的功能；中間主軸可以垂直或單向水平工作，在需要側面工作時，中間軸又作為水平軸完成開槽、打孔的工作。
◆ 功能齊全：加工件如需三把刀完成，省去了換刀的繁瑣，具有加工中心的功能；中間主軸可以垂直或單向水平工作，在需要側面工作時，中間軸又作為水平軸完成開槽、打孔的工作。
◆ 高附著力真空吸附裝置，可達230立方/小時
◆ 軟件兼容：開放式軟件接口，可兼容type3/artcam/castmate/文泰等多種CAD/CAM設計軟件生成的加工代碼，確保設計無障礙。
◆ 完善的注油潤滑系統，延長了機器的使用壽命。
七、適用行業及加工效果圖
◆ 板式家具開料

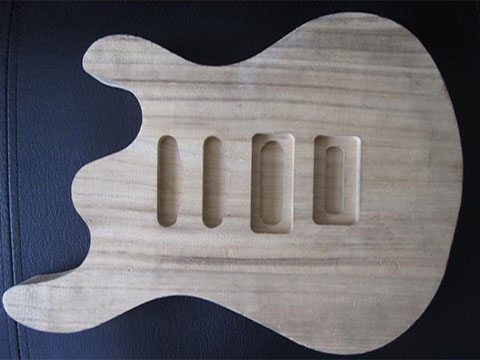

◆ 樂器行業：可雕刻樂器三維曲面、外形切割。

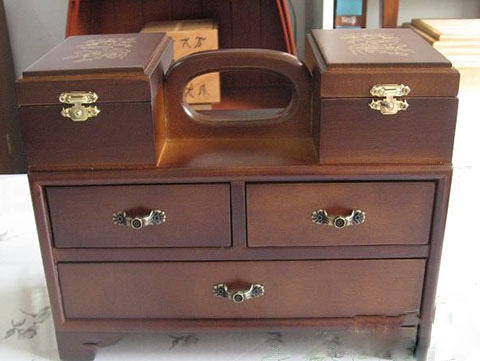

◆ 工藝品行業：相框、飾品盒。
◆ 電子行業：電路板、絕緣材料、LED顯示屏等的雕刻。
 |  |  |  |
