五軸加工中心介紹及其和三軸、四軸的區別立式加工中心（三軸）最有效的加工面僅為工件的頂面，臥式加工中心借助回轉工作臺，也只能完成工件的四面加工。目前高檔的加工中心正朝著五軸控制的方向發展，工件一次裝夾就可完成五面體的加工。如配置上五軸聯動的高檔數控系統，還可以對復雜的空間曲面進行高精度加工。
立式五軸加工中心
工作臺回轉的立式五軸加工中心這類加工中心的回轉軸有兩種方式，一種是工作臺回轉軸。設置在床身上的工作臺可以環繞X軸回轉，定義為A軸，A軸一般工作范圍+30度至-120度。工作臺的中間還設有一個回轉臺，在圖示的位置上環繞Z軸回轉，定義為C軸，C軸都是360度回轉。這樣通過A軸與C軸的組合，固定在工作臺上的工件除了底面之外，其余的五個面都可以由立式主軸進行加工。A軸和C軸最小分度值一般為0.001度，這樣又可以把工件細分成任意角度，加工出傾斜面、傾斜孔等。A軸和C軸如與XYZ三直線軸實現聯動，就可加工出復雜的空間曲面，當然這需要高檔的數控系統、伺服系統以及軟件的支持。這種設置方式的優點是主軸的結構比較簡單，主軸剛性非常好，制造成本比較低。但一般工作臺不能設計太大，承重也較小，特別是當A軸回轉大于等于90度時，工件切削時會對工作臺帶來很大的承載力矩。
主軸回轉的立式五軸加工中心
另一種是依靠立式主軸頭的回轉,主軸前端是一個回轉頭，能自行環繞Z軸360度，成為C軸，回轉頭上還帶可環繞X軸旋轉的A軸，一般可達±90度以上，實現上述同樣的功能。這種設置方式的優點是主軸加工非常靈活，工作臺也可以設計的非常大，客機龐大的機身、巨大的發動機殼都可以在這類加工中心上加工。這種設計還有一大優點：我們在使用球面銑刀加工曲面時，當刀具中心線垂直于加工面時，由于球面銑刀的頂點線速度為零，頂點切出的工件表面質量會很差，采用主軸回轉的設計，令主軸相對工件轉過一個角度，使球面銑刀避開頂點切削，保證有一定的線速度，可提高表面加工質量。這種結構非常受模具高精度曲面加工的歡迎，這是工作臺回轉式加工中心難以做到的。為了達到回轉的高精度，高檔的回轉軸還配置了圓光柵尺反饋，分度精度都在幾秒以內，當然這類主軸的回轉結構比較復雜，制造成本也較高。
立式加工中心的主軸重力向下，軸承高速空運轉的徑向受力是均等的，回轉特性很好，因此可提高轉速，一般高速可達1,2000r/min以上，實用的最高轉速已達到4,0000轉。主軸系統都配有循環冷卻裝置，循環冷卻油帶走高速回轉產生的熱量，通過制冷器降到合適的溫度，再流回主軸系統。X、Y、Z三直線軸也可采用直線光柵尺反饋，雙向定位精度在微米級以內。由于快速進給達到40～60m/min以上，X、Y、Z軸的滾珠絲杠大多采用中心式冷卻，同主軸系統一樣，由經過制冷的循環油流過滾珠絲杠的中心，帶走熱量。
臥式五軸加工中心
工作臺回轉的臥式五軸加工中心葉輪另一種為傳統的工作臺回轉軸，設置在床身上的工作臺A軸一般工作范圍+20度至-100度。工作臺的中間也設有一個回轉臺 B軸，B軸可雙向360度回轉。這種臥式五軸加工中心的聯動特性比第一種方式好，常用于加工大型葉輪的復雜曲面?；剞D軸也可配置圓光柵尺反饋，分度精度達到幾秒，當然這種回轉軸結構比較復雜，價格也昂貴。
目前臥式加工中心工作臺可以做到大于1.25m2，對第一種五軸設置方式沒有什么影響。但是第二種五軸設置方式比較困難，因為1.25m2的工作臺做A軸的回轉，還要與工作臺中間的B軸回轉臺聯動確實勉為其難。臥式加工中心的主軸轉速一般在10,000rpm以上，由于臥式設置的主軸在徑向有自重力，軸承高速空運轉時徑向受力不均等，加上還要采用較大的BT50刀柄，一般最高可達20,000rpm。臥式加工中心快速進給達到30～60m/min以上，主軸電機功率22-40KW以上，刀庫容量按需要可從40把增加到160把，加工能力遠遠超過一般立式 加工中心，是重型機械加工的首選。
加工中心大多可設計成雙工作臺交換，當一個工作臺在加工區內運行，另一工作臺則在加工區外更換工件，為下一個工件的加工做準備，工作臺交換的時間視工作臺大小，從幾秒到幾十秒即可完成。最新設計的加工中心考慮到結構上要適合組成模塊式制造單元（FMC）和柔性生產線（FMS），模塊式制造單元一般至少有兩臺加工中心和四個交換工作臺組成，加工中心全部并排放置，交換工作臺在機床前一字形排開，交換工作臺多的可以排成兩行、甚至雙層設計。兩邊各有一個工位作為上下工件的位置，其余工位上的交換工作臺安裝著工件等待加工，有一輛小車會按照系統指令，把裝著工件的交換工作臺送進加工中心，或從加工中心上取出完成加工的交換工作臺，送到下一個工位或直接送到下料工位，完成整個加工操作。柔性生產線除了小車、交換工作臺之外，還有統一的刀具庫，一般會有幾百把刀具，在系統中存入刀具的身份編碼信息，再通過刀具輸送系統送進加工中心，并把用完的刀具取回，柔性生產線往往還需要一臺FMS的控制器來指揮運行。
過去五軸加工中心多為德國、美國、日本、意大利制造，令人欣喜的是今年3月在上海舉行的“中國數控機床展覽會”上，展出了多臺國內生產的五軸加工中心。如濟南二機床集團公司展出的龍門式五軸聯動加工中心，工作臺長6m,寬2m，采用立式主軸回轉，A軸轉角±100度，C軸轉角±200度，這個龐然大物吸引了許多參觀者，它標志著中國數控機床工業達到了先進水平。上海第三機床廠、第四機床廠制造的立臥加工中心，工作臺630mm2，采用高速內冷電主軸，主軸可立、臥轉換，工作臺可以360度等分，類似于上述簡單配置為立、臥轉換的三軸加工中心，可對工件實現五面體加工，盡管還沒有配置五軸，也非常實用。
加工中心的發展與未來
現在加工中心逐漸成為機械加工業中最主要的設備，它加工范圍廣，使用量大。近年來在品種、性能、功能方面有很大的發展。品種：有新型的立、臥五軸聯動加工中心，可用于航空、航天零件加工；有專門用于模具加工的高性能加工中心，集成三維CAD/CAM對模具復雜的曲面超精加工；有適用于汽車、摩托車大批量零件加工的高速加工中心，生產效率高且具備柔性化。性能：普遍采用了萬轉以上的電主軸，最高可達6～10萬轉；直線電機的應用使機床加速度達到了3-5g；執行ISO/VDI檢測標準，促使制造商提高加工中心的雙向定位精度。功能：糅合了激光加工的復合功能，結構上適合于組成模塊式制造單元（FMC）和柔性生產線（FMS），并具有機電、通訊一體化功能。
領先一步的機床制造商2010年構想的“萬能加工中心”，它將是萬能型的設備，可用于車、銑、磨、激光加工等，現在都已經全部實現，成為真正意義上的加工中心。全自動地從材料送進，到成品產出，粗精加工、淬硬處理、超精加工，自動檢測、自動校正，將無所不能。設備將重視環保、節能，呈現出綠色制造業的標志。21世紀時代特征的IT功能是絕對不可少的，設備將通過網絡與外界交換信息，獲得最新的技術成果，人類的智慧將在高科技產品加工中心上得到充分的展現。
濟南格特機械研發生產的五軸加工中心，已經能夠完全實現了人們構想的萬能加工中心的功能。目前可以適用在以下行業。
<1>三維立體件加工行業：玻璃鋼修邊、樹脂件加工及其他固體碳化件立體加工。
<2>教學實驗行業，椅子等需要三維加工的家具及其他產品。
<2>模具行業：鑄造、汽車、陶瓷衛浴潔具、輪船、游艇、航天化工、風力發電、軌道交通、工藝品。
格特五軸加工中心的整機特性
(1)采用五軸五聯動控制系統，帶RTCP功能（真正五軸插補）適合三維立體造型的曲面加工。獨特的硬件平臺模塊化設計，功能強大。
(2)自動換刀系統設計先進，大大提高工作效率。
(3)集合深浮雕、鉆孔、鋸割、磨邊、倒角、銑底、鏤空、拋光等工序與一體。
(4)機身整體焊接，全數控加工，保證機器精度。
(5)機器結構合理，各部件均采用國際一流品牌。優異的加工性能，極高的可靠性，功能強大，便于維護。
(6)采用頂級控制系統，功能強大，操作簡便，控制精度高。
(7)五軸五聯動，帶RTCP功能（真正五軸插補），Z軸行程可超高，適合超大型三維立體曲面加工。
(8)多元化控制可以分別控制加工速度、空走速度、落刀速度，大大提高了加工產品的質量及加工效率。
(9)各部件均采用國際一流品牌。

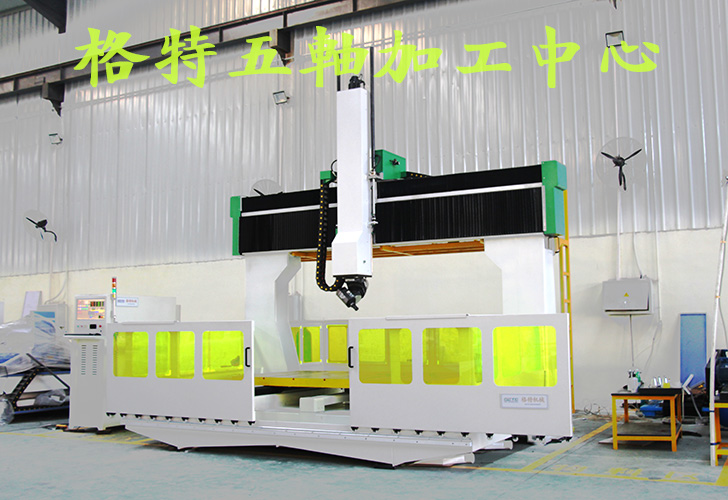

格特五軸加工中心的主要配件和性能
五軸聯動數控加工中心性能參數
加工尺寸：1300*2500*850。
B軸的185度，C軸320度。
加工精度為0.05mm
重復定位精度為0.05mm
X、Y、Z軸結構為絲杠傳動。
主軸功率：12KW。
運行指令為：G代碼，F/S命令兼容。
操作系統為臺灣新代。
主軸為意大利原裝進口的五軸頭12KW。
驅動系統采用的是日本安川伺服驅動1000W-2000W。
控制面板為智能面板控制系統，新代五軸系統RTPC
機柜為工控大機柜，五軸加工中心專用，配強制風冷系統。
導軌為臺灣進口的H30導軌。
軸承為日本NSK。
刀具為定制五軸專用刀具。
其它電器主件進口法國施耐德品牌。
