一、保利龍加工中心產品介紹

基于實體鑄造所需要的泡沫模型數控保利龍加工中心，具有余量均勻，精確，木匠整體外觀效果好的明顯優勢，格特機械是國內生產線保利龍加工中心最早和最成熟的企業，擁有獨立的研發團隊，山東大學數控設備研發設計師，獨家引進臺灣技術，專用從事數控設備的研發與設計，格特機械按照金屬切割機床的工藝來生產線CNC加工中心，機床整體床身經過高溫回火去應力處理，所有核心配件均為國外進口，利龍程序化加工將是為了模具發展的方向。

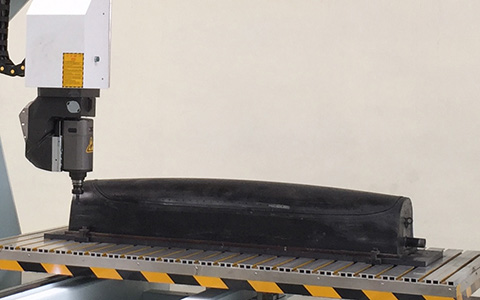

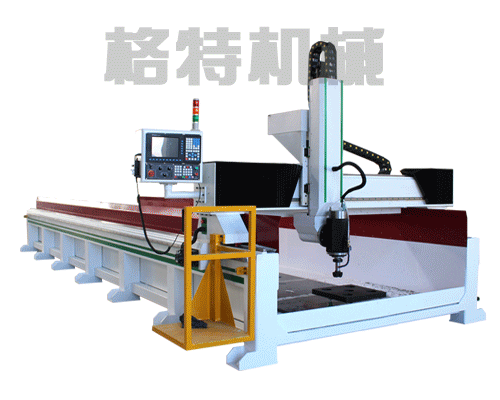

保利龍加工中心視頻介紹		保利龍加工中心機器外觀

二、機器細節圖

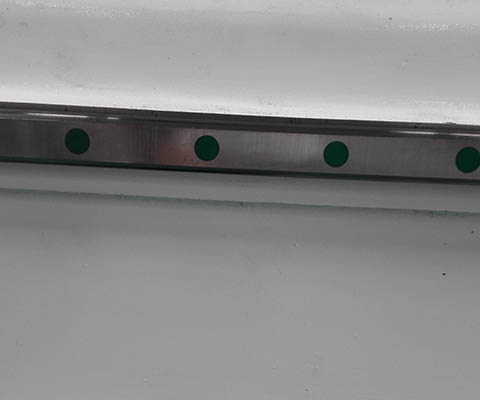

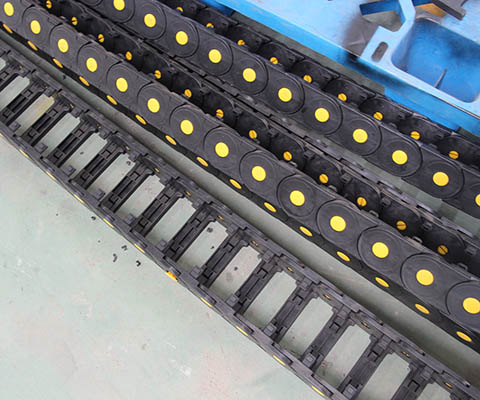

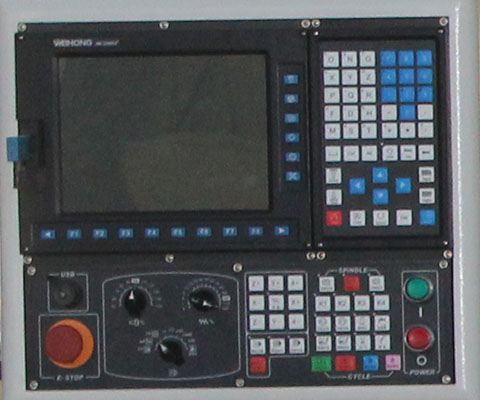

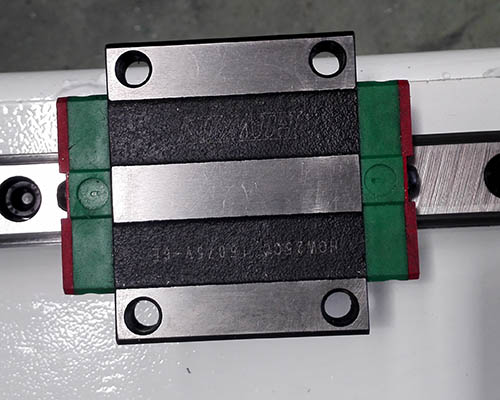

控制面板				線纜		臺灣進口中預壓滑塊

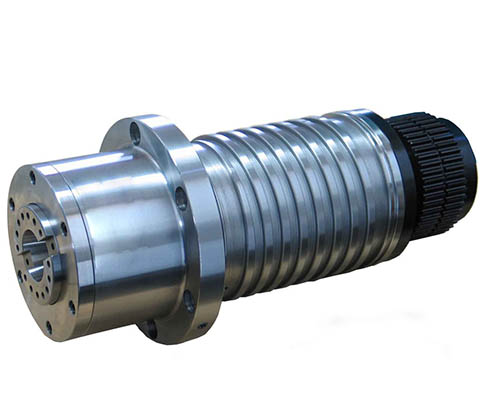

三、核心裝配

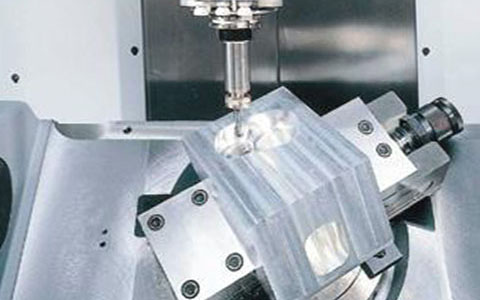

四、加工細節

五、主要配置和性能參數(可定制)

配置參數		性能參數
床身結構	五面銑加工中心加工機床	工作臺面尺寸	1600mm*8000mm
主軸電機	水冷7.5KW	工作行程	1600mm8000mm600mm
機柜	數控專用機床	主軸轉速	1000~24000RPM
控制系統	臺灣新代	運行速度	X,Y軸45m/min Z軸 20m/min
驅動類型	進口伺服驅動	雕刻速度	10m/min
導軌	臺灣30方軌	固定方式	磁鐵固定
絲杠	TBI原裝絲杠	A軸旋轉	±270°
線纜	江蘇捷迅數控專用高柔屏蔽線纜（出口標準）	電源類型	AC 380V/50Hz
氣動元件	臺資艾斯卡	加工精度	0.05mm
重量	3300KG	重復定位精度	0.03mm

六、機器特性

◆格特木模雕刻機整體厚壁全鋼結構設計，經焊接回火時效處理，鋼性強、力度大、轉動平穩，使得長時間高速運行不變形，不抖動。

◆格特木模雕刻機是龍門式移動,工作臺面固定，可任意加工工作臺面上的材料；臺面采用工業鋁型材臺面（帶T型槽），使用方便。
◆臺灣新代系統，運行安全可靠，讀取代碼速度高效。
◆采用臺灣高精度、零間隙方型加重滑動直線導軌，齒條系為高精密特殊工藝齒條，運行平穩、精度高；兼之Y軸采用雙邊驅動，速度快，效率高，承重力大，可以進行重切削。
◆采用大功率除塵裝置及完善的集中潤滑系統，工作環境好，機器使用壽命更長。

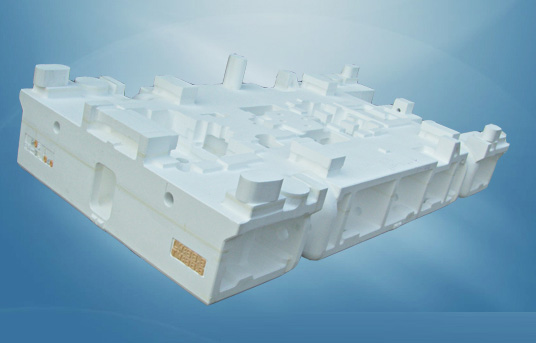

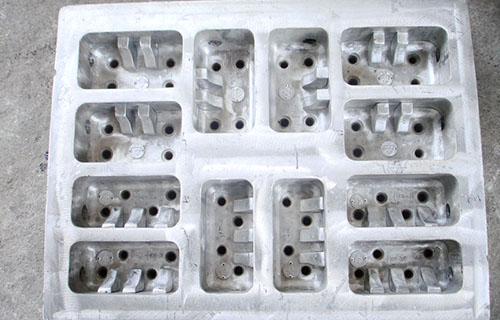

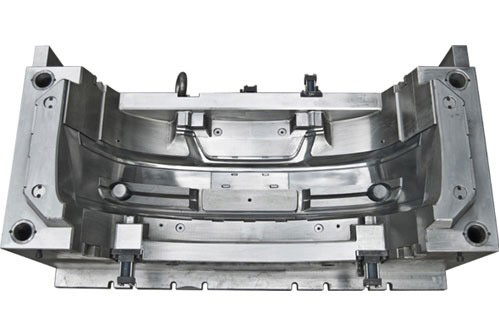

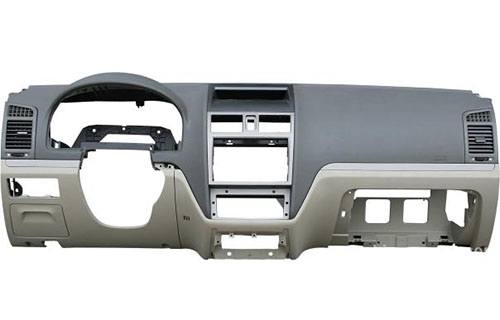

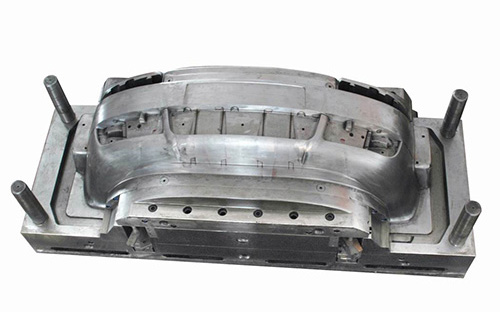

七、適用行業及加工樣品圖

保麗龍（泡沫）加工中心：汽車沖壓模具的泡沫型加工，鑄造木模，汽車內飾，工程塑膠材料等各種非金屬的加工。

木模加工中心：鑄造木模，汽車檢具加工，汽車內飾，工程塑膠材料等各種非金屬的加工。

上一條：沒有了
下一條：四軸模具雕刻機

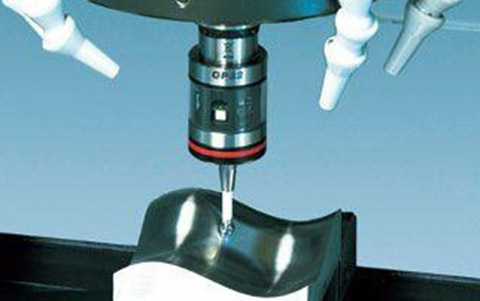

刀具自動補償系統

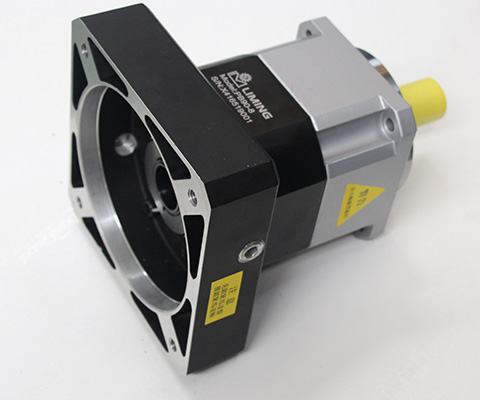

行星式減速機

進口導軌

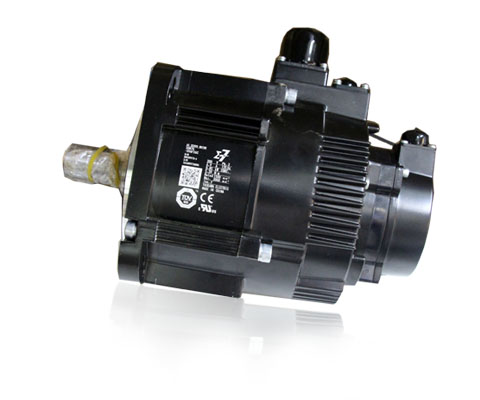

進口伺服驅動

臺灣導軌

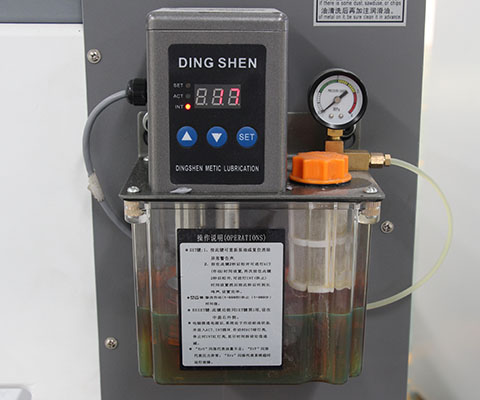

自動注油系統
