石材雕刻機系列

您的位置:網站首頁 > 產品中心 > 石材雕刻機系列

45度切割鋸|石材雕刻機

一、產品介紹

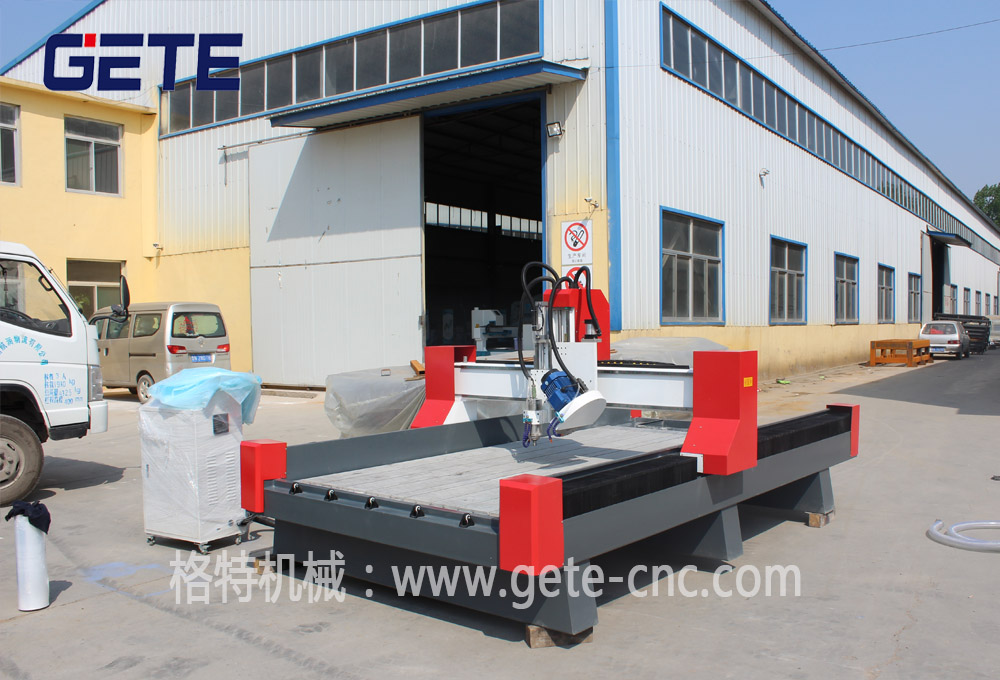

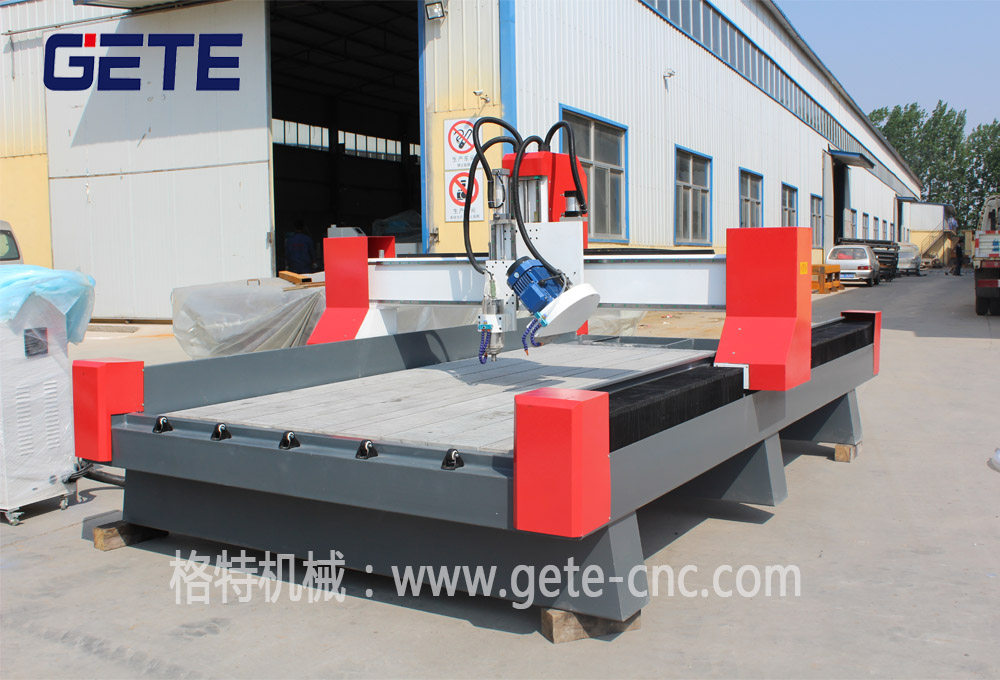

45度切割鋸|石材雕刻機 外觀     45度切割鋸|石材雕刻機 外觀       45度石材雕刻機是格特石英石加工中心的配套機型。格特石英石加工中心自從上市以來,引起石英石臺面加工行業的極大反響,客戶訂單也是接連不斷。為了給客戶解決45度切割的難題,格特機械特別推出了這款機型。該機型可以實現直切和斜切功能,自動切換。相對于傳統的石英石切割機型,該款機器操作更為靈活,通過數控系統,切割鋸可以自由移動。不僅操作方便,而且安全性也很高。切割鋸與主軸也可自動切換,如果配備大功率高端石材機主軸也可以實現雕刻、磨邊的功能。一機多用,對于很多中小型石英石臺面加工廠,一臺設備也可以滿足加工需求。對于大中型石英石臺面加工廠,該款機型可以成為石英石加工中心的一個很好補充,大批量進行45度切割等工藝。性價比高,使用方便。

二、機器細節

定位氣缸  45度切割鋸  水冷主軸  導軌

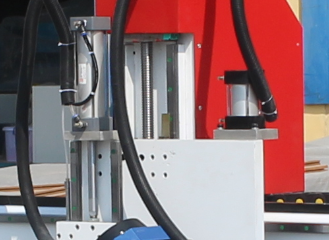

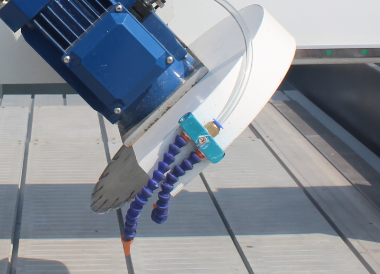

45度切割鋸|石材雕刻機 定位氣缸  45度切割鋸|石材雕刻機 切割鋸  45度切割鋸|石材雕刻機 水冷主軸  45度切割鋸|石材雕刻機 橫梁

三、核心裝配

刀具自動補償系統  行星式減速機  進口主軸  精密齒條傳動
刀具自動補償系統  行星式減速機  進口主軸  精密齒條傳動
絲杠  進口伺服驅動  臺灣導軌  自動注油系統
絲杠  伺服驅動  臺灣導軌  注油系統

四、加工細節

45度切割鋸|石材雕刻機圖  45度切割鋸|石材雕刻機加工圖  45度切割鋸|石材雕刻機切料圖  45度切割鋸|石材雕刻機 加工細節圖4

五、機器主要配置和性能參數(可定制)

配置參數 性能參數
床身結構 格特品牌,厚壁方管無縫焊接而成 工作臺面尺寸 1300mm*2500mm
主軸電機 5.5KW水冷主軸 工作行程 1300mm*2500mm*350mm
機柜 電腦機柜 主軸轉速 1000~24000RPM
控制系統 嚴控 雕刻機速度 15m/min
驅動類型 伺服驅動 傳動方式

X、Y軸齒條傳動;  Z軸采用德國進口滾珠絲杠傳動

導軌 臺灣20方軌  臺面類型 T型槽臺面
齒條 1.25M斜尺 應用軟件 type3, Artcut文泰雕刻2002/V8, Artcam444
線纜 數控專用高柔屏蔽線纜 電源類型 AC 380V/50Hz
變頻器 富凌 加工精度 0.05mm
重量 1200KG 重復定位精度 0.03mm
標準配置
潛水泵                   1個 刀具夾筒 ER-32 12~13mm (4pcs)
高頻主軸馬力 5HP,2.2KW    (1pc)

六、機器特性

◆ 采用進口直線方型導軌,雙排四列滑塊,承重力大,運行平穩,精度高,壽命長,下刀精確

◆ 機床雙水冷循環系統,更好的保護刀具。
◆ 整機采用鋼結構無縫焊接,剛性好不變形,工作臺面背襯鋼板,強度大剛性好。
◆ 恒功率主軸電機,切削力度大,效率高。
◆ 機頭可以進行45度角旋轉,進行倒角切割
◆ 在機器的左右兩側可根據需要安裝輔助平臺,大大加寬切割寬度,機頭可以上下調節高度。
◆ 可保存10個斷點,并有斷點續雕功能,停電再工作依然可行,有效降低廢品率。
◆ 維宏控制系統,三維動態顯示跟蹤自動對刀,三維模擬顯示功能。
◆ 中文圖形化操作界面,操作簡便直觀。

七、適用行業及加工樣品圖

 理石、花崗巖、中國黑、青石、玉石、陶瓷、水晶、玻璃、塑料、化工合成板有機玻璃、PVC板、竹木、鋁塑板、金屬、塑料等材料進行線雕、2D雕刻、3D尖底雕刻、三維浮雕、切割、倒邊、鉆孔加工和切料。
 廣泛應用于建筑、裝飾等行業,特別適用于建筑工程、石材加工、建材施工現場.WDL-QX-1000為石材、大理石、耐火磚、步道磚、盲道磚提供專業切割。
 適用于石材、墓碑加工、茶盤、硯臺雕刻、廣告、裝飾裝璜、工藝品行業的切料等
45度切割鋸|石材雕刻機 切料  45度切割鋸|石材雕刻機 斜角切料雕刻  45度切割鋸|石材雕刻機 墓碑加工  45度切割鋸|石材雕刻機 雕花
