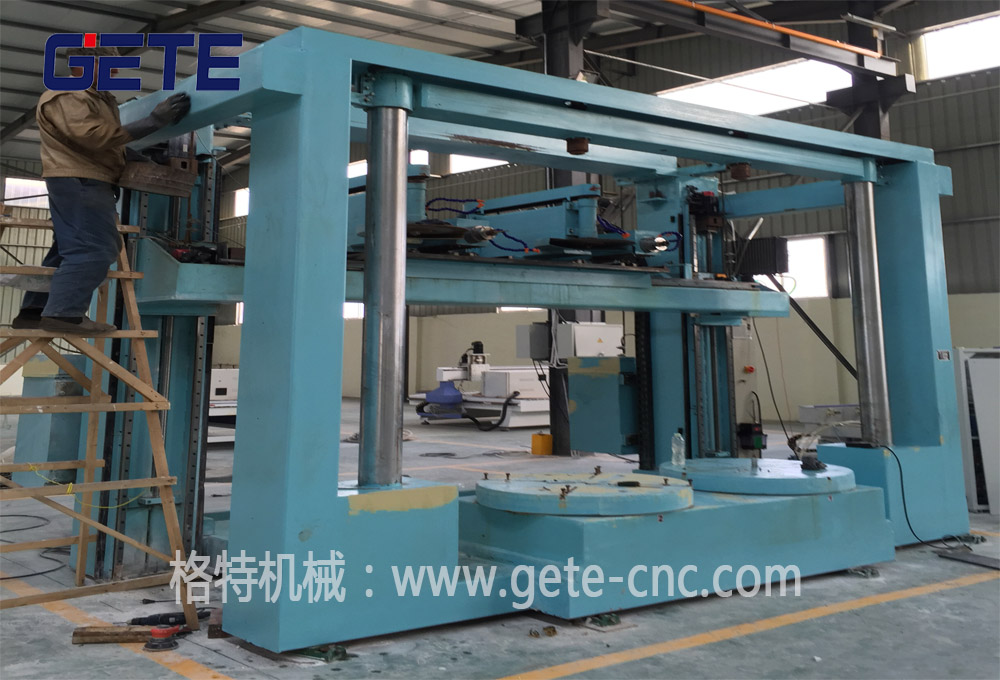

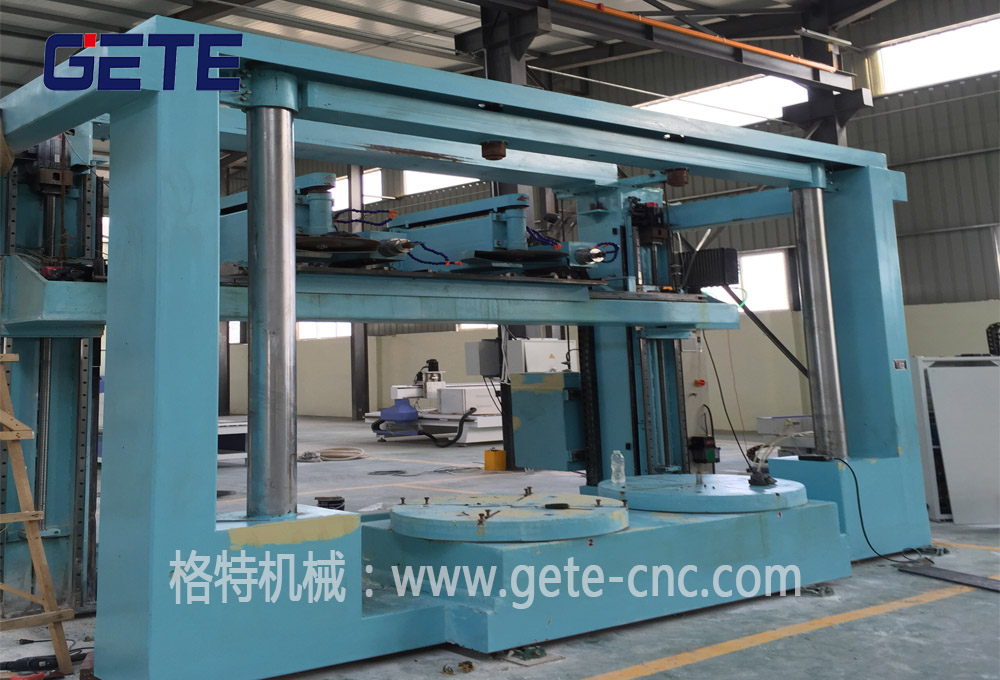

三維立體立式石材雕刻機
一、產品介紹
二、機器細節
| 厚壁方管和鋼管支撐柱 | 控制機柜 | 7500W主軸 | 切割鋸 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

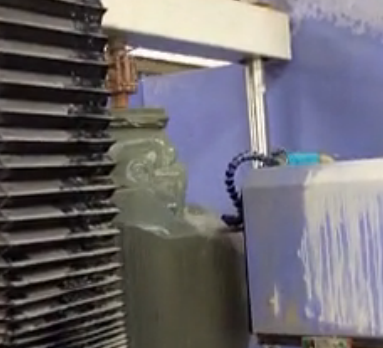

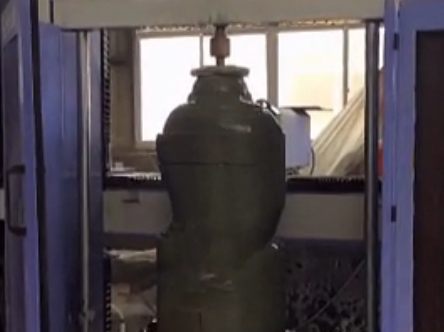

四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 山東格特 重型 厚壁方管 | 工作臺面尺寸 | 1300mm*2500mm |
| 主軸電機 | 7.5KW | Z軸結構 | 友邦連軸器 A1 |
| 機柜 | 工控大機柜 | 主軸轉速 | 6000~24000RPM |
| 控制系統 | 維宏系統 | 最大移動速度 | 30m/min |
| 驅動類型 | 進口伺服驅動(伺服電機2000W) | 最大加工速度 | 25m/min |
| 導軌 | 進口 30方軌 | 應用軟件 | Powermill |
| 齒條 | 滾珠絲杠 | 臺面類型 | 鋼結構移動臺面 |
| 線纜 | 捷迅數控專用線纜 | 電源類型 | AC 380V/50Hz |
| 變頻器 | 福凌 | 加工精度 | 0.05mm |
| 重量 | 2300KG | 重復定位精度 | 0.02mm |
六、機器特性
◆ 獨創立式雕刻機結構，適用于大型佛像、人物像、石獅子、麒麟等對于圓柱有很強的加工能力。
◆ 側向進刀最大加工深度5公分，速度快、精度高。
◆ 采用臺灣導軌，日本新寶減速機，保證設備精度。
◆ 整體鋼結構，經過嚴格的退火等熱處理工藝，保證床身的結構穩定性和剛性
◆ 具用斷點記憶功能，可保存九個原點，很人性化的進行操作。
◆ 軟件兼容性強：如知名的Type3/artcarm/castmate/proe/Corelerow/文泰等各種CAD/CAM軟件等。
七、適用行業及加工樣品圖
◆ 石材佛像雕刻，人物雕刻，工藝品雕刻，石材家具配件， 沙發腿，樓梯柱，石材扶手，立體雕刻，360度雕刻，旋轉軸雕刻，四軸驅動工作方式。
◆ 可以在石材，木材，陶瓷，玻璃，軟金屬。
 |  |  |  |
