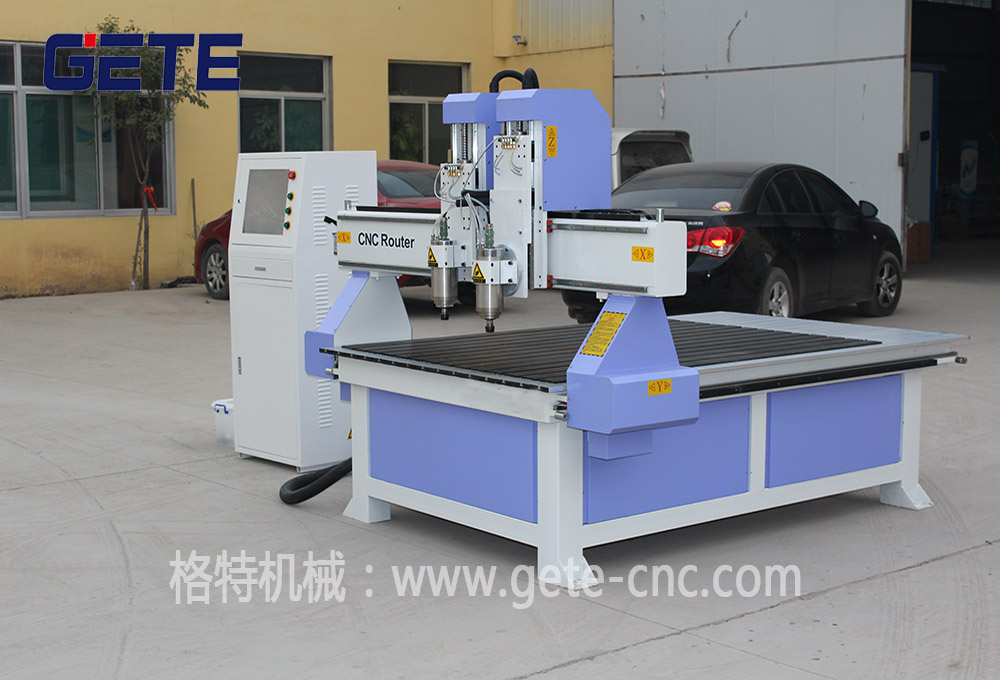

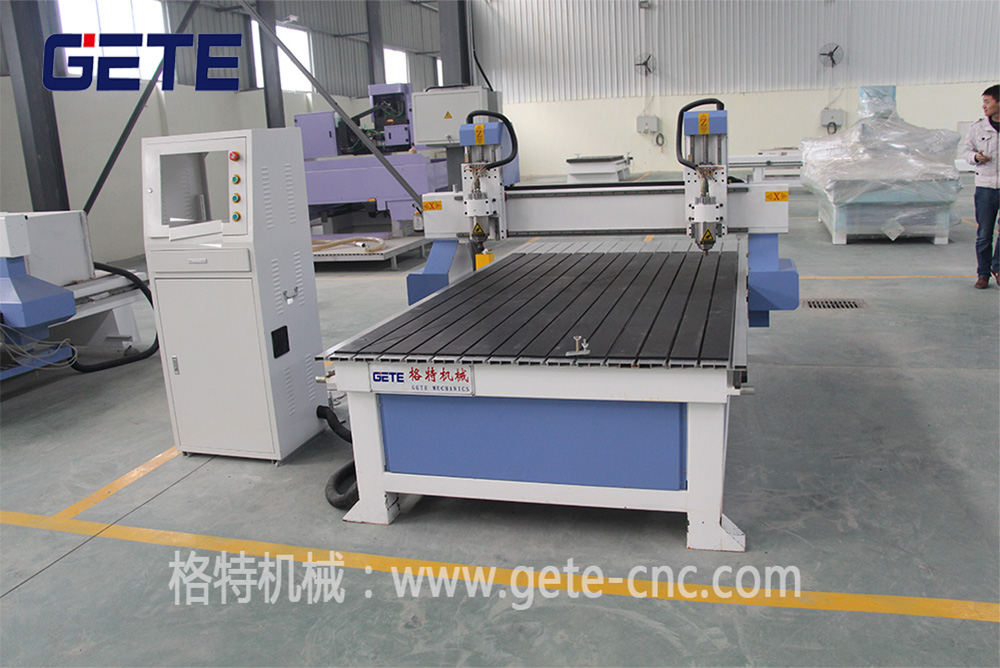

雙頭獨立木工雕刻機
一、產品介紹

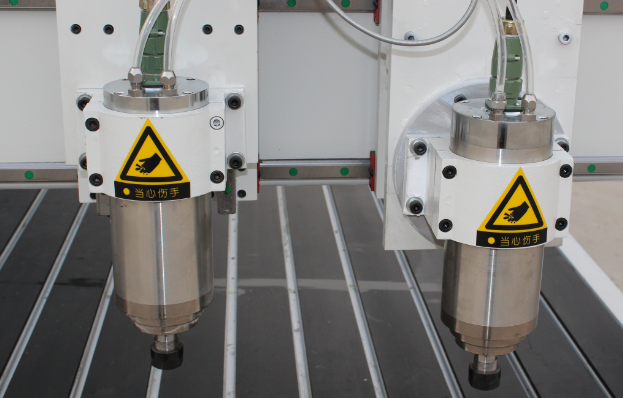

雙頭獨立木工雕刻機，可實現雙頭同時對板材的加工，雙頭獨立木工雕刻機是單頭木工雕刻機的衍生，在加工效率上比單頭雕刻機高，具備了單頭木工雕刻機所有的性能。二、機器細節
| 橫梁 | 龍門立柱 | 主軸 | 刀頭 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

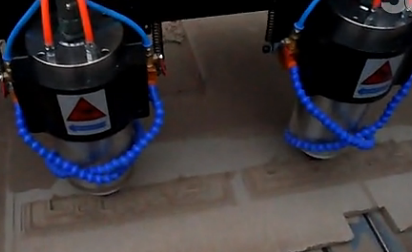

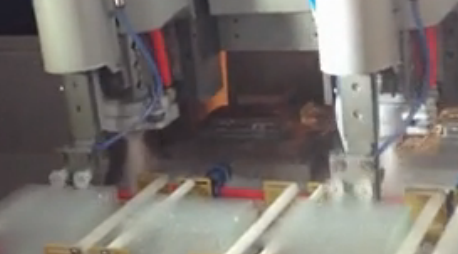

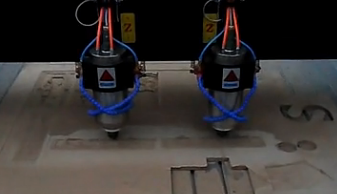

四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 加工中心專用床身 | 工作臺面尺寸 | 1600*2500mm |
| 主軸電機 | 2*3KW水冷主軸（可選配主軸） | 工作行程 | 1300*2500mm*300mm |
| 機柜 | 電腦機柜 | 主軸轉速 | 0~24000RPM |
| 控制系統 | 上海維宏 | 運行速度 | 17m/min |
| 驅動類型 | 進口步進 | 雕刻速度 | 8m/min |
| 導軌 | 臺灣20方軌 | 應用軟件 | type3/Artcam/Castmate |
| 齒條 | 2M斜齒 | 雕刻指令 | G代碼* .U00*.mmg* .plt |
| 線纜 | 江蘇捷迅數控專用高柔屏蔽線纜 | 電源類型 | 交流電源 AC 380V/50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 1000KG | 重復定位精度 | 0.02mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，6KW （1pc） | 真空泵浦馬力 | 7.5HP 5.5KW -160m3/h （1pc） |
六、機器特性
◆ 床身用厚壁方鋼焊接而成，并做去應力處理，堅固耐用，不變形。使用五面銑加工中心作為加工母機打眼、攻絲、銑導軌臺等，精度更高。
◆ 真空吸附臺面，吸力強勁，板材固定牢固，更便于雕刻、開料，加工精度更高。
◆ 采用雙頭獨立雕刻機，可同時加工制作，提高加工效率一倍以上
◆ 一體電腦控制柜，更加方便、整潔?？蓪?shí)現高速加工，曲直線同步，曲線更完美。
◆ 軟件兼容性好，可兼容 type3/Artcam/Castmate/ 文泰等多種 CAD/CAM 設計制作軟件。
◆ 采用高速驅動步進電機與驅動器，Y軸采用了雙電機驅動，使之高速運行可達30米/分以上的空行速度，配合大力切割主軸可使雕刻速度更為提高
◆ 配備自動潤滑系統，只需輕輕一壓可同時對所有導軌滑塊注油。
七、適用行業及加工樣品圖
◆ 木工行業：密度板、纖維板、刨花板、人工合成板材的鏤空雕刻，櫥柜門、實木門、工藝木門、免漆門，屏風、工藝扇窗加工，電腦桌及板式家具產品的輔助加工。
◆ 廣告行業：廣告標牌、標識制作、壓克力切割、吸塑制模、多種材料廣告裝飾產品的制作。
 |  |  |  |
