高速三工序木工雕刻機

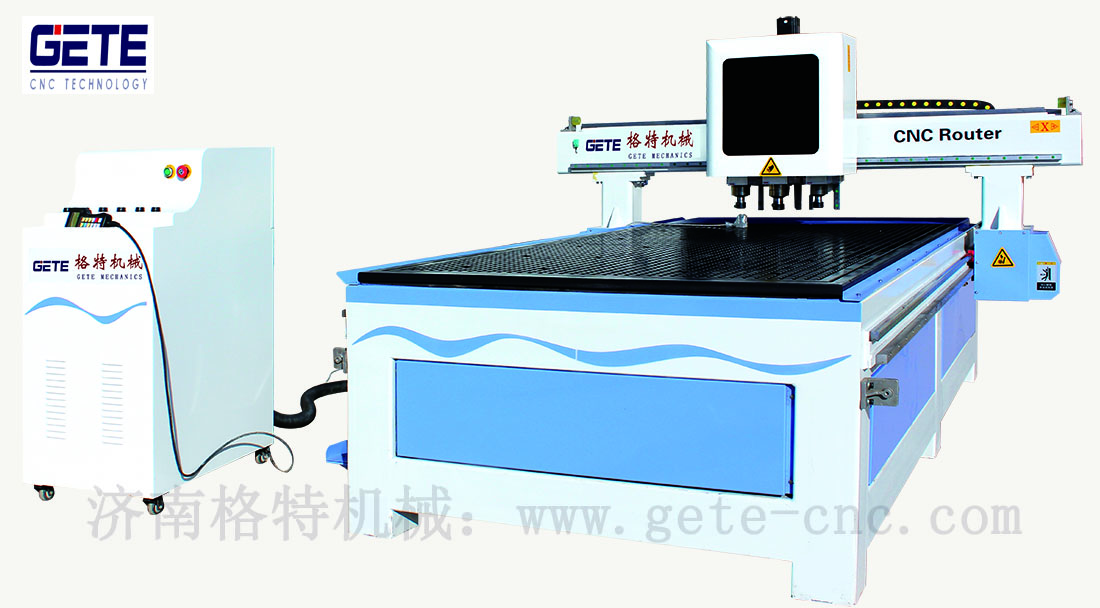

一、產品外觀
二、機器細節

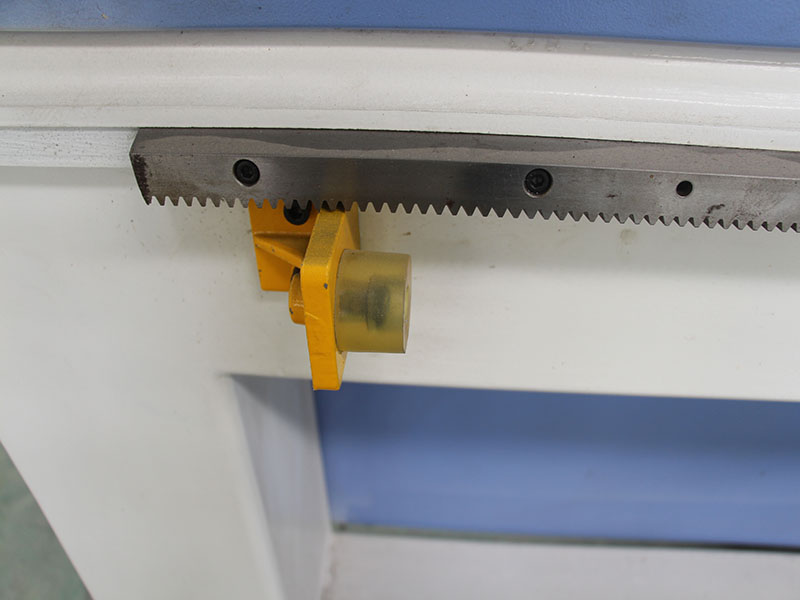

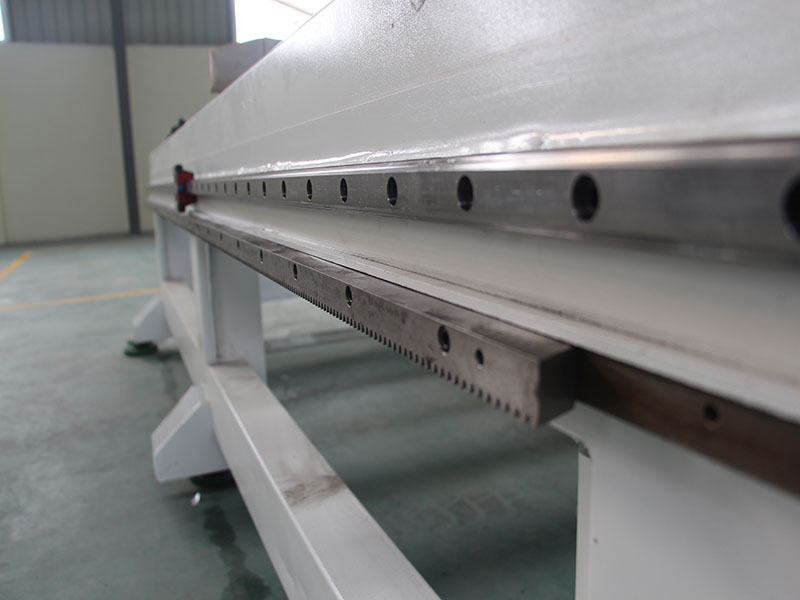

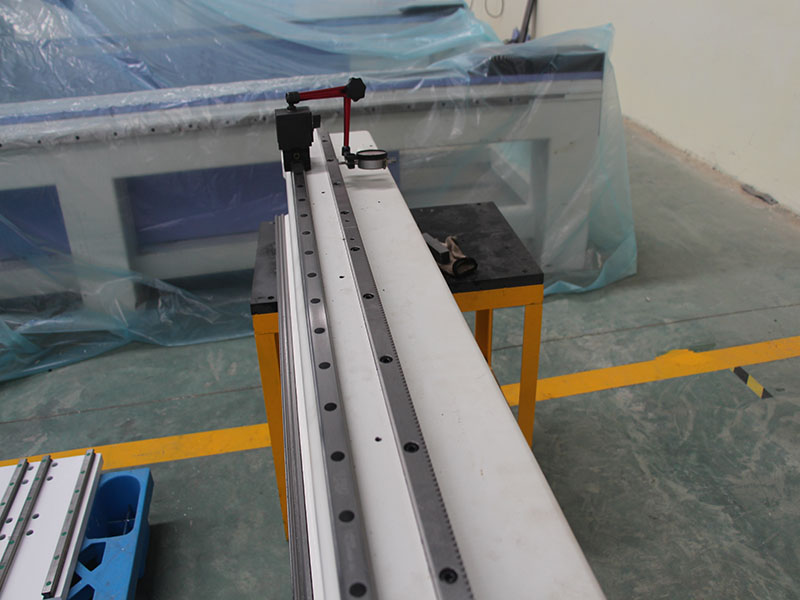

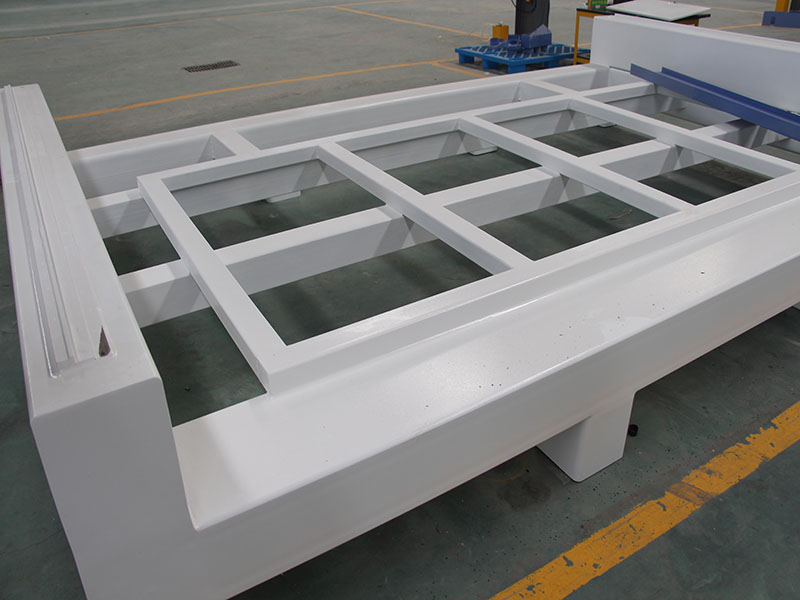

| 齒條和導軌 | 床身 | 打表裝配 | 限位 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |
四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 鋼結構雕刻機專用重型床身 | 工作臺面尺寸 | 1300*2500mm |
| 主軸電機 | 4.5KW風冷主軸（可選配主軸） | 工作行程 | 1300*2500mm*200mm |
| 機柜 | 電腦機柜 | 主軸轉速 | 1000~18000RPM |
| 控制系統 | 上海維宏 | 運行速度 | 45m/min |
| 驅動類型 | 進口伺服驅動(可選配驅動) | 加工速度 | 15~20m/min |
| 導軌 | 臺灣20方軌 | 外形尺寸 | 2000mm*3000mm*2000mm |
| 齒條 | 1.25M斜齒 | 減速機 | 同步式 |
| 線纜 | 江蘇捷迅數控專用高柔屏蔽數控專業線纜 | 電源類型 | AC 380V/50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 2000KG | 重復定位精度 | 0.03mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，4.5KW （3pc） | 真空泵浦馬力 | 5.5KW （1pc） |
六、機器特性
◆ 機頭件：Z軸絲桿為懸杠式，精度高，機頭行進過程中阻力小。
◆ Z軸為直連式結構 ，克服了傳統雕刻機皮帶傳動彈性誤差的產生。
◆ 導軌 X軸 為背跨式 兩導軌在不同的基準面，增加了Z軸的穩定性和剛性。
◆ 機器兩側為立柱支撐，穩定性高。
◆ 吸附臺面為12分區小網格分布模式，吸附力強。
◆ 機器齒條為2M高精度斜齒，穩定性高。
七、適用行業及加工樣品圖

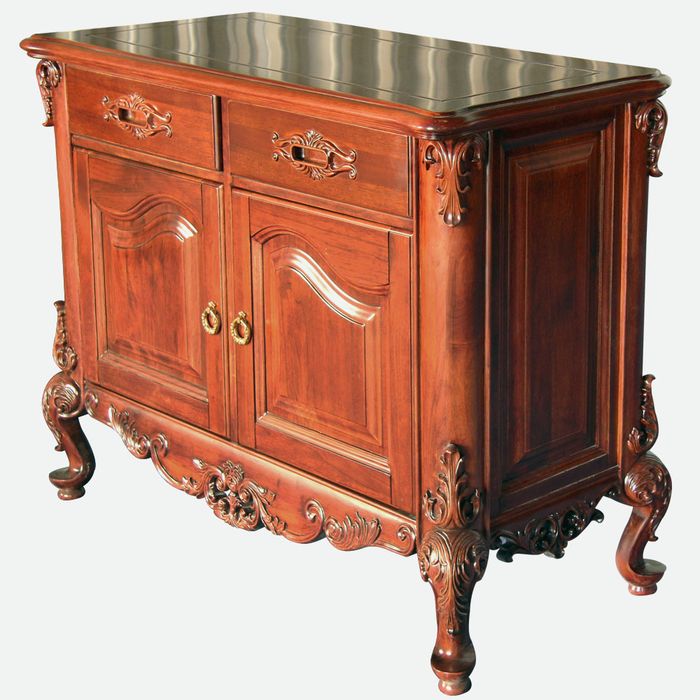

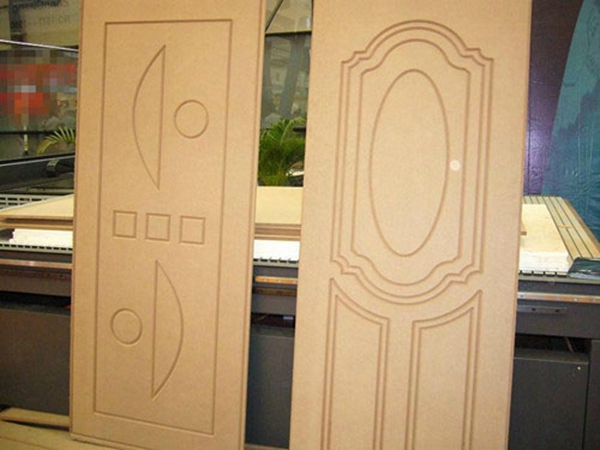

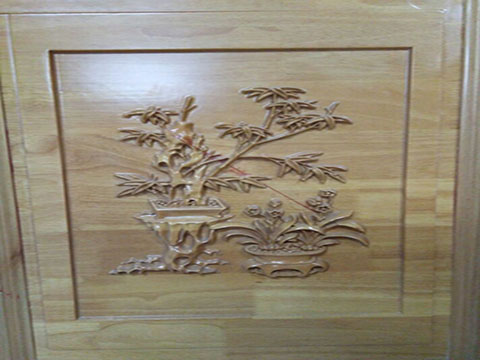

◆ 木門及家具裝飾行業：大面積板材平面雕刻、實木、板式家具雕刻。立體波浪板加工，櫥柜門、實木門、工藝木門、免漆門，屏風、工藝扇窗加工，擦鞋機，實用家具，工藝家具及板式家俱產品的輔助加工。
◆ 木制品加工：鐘表、電器柜臺面、體育用品器材。
◆ 工藝品行業：相框、飾品盒等。

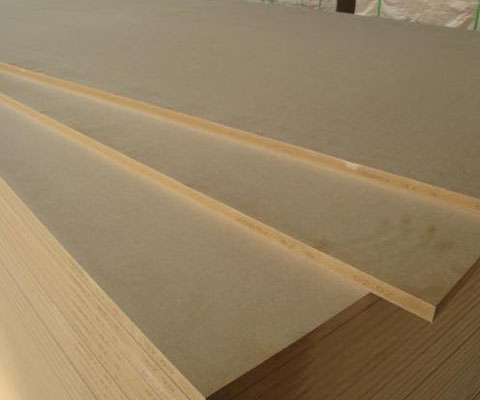

◆ 廣告行業：廣告標牌、標識制作、壓克力切割、密度板、pvc多種材料廣告裝飾產品的制作。
 |  |  |  |
