五軸加工中心

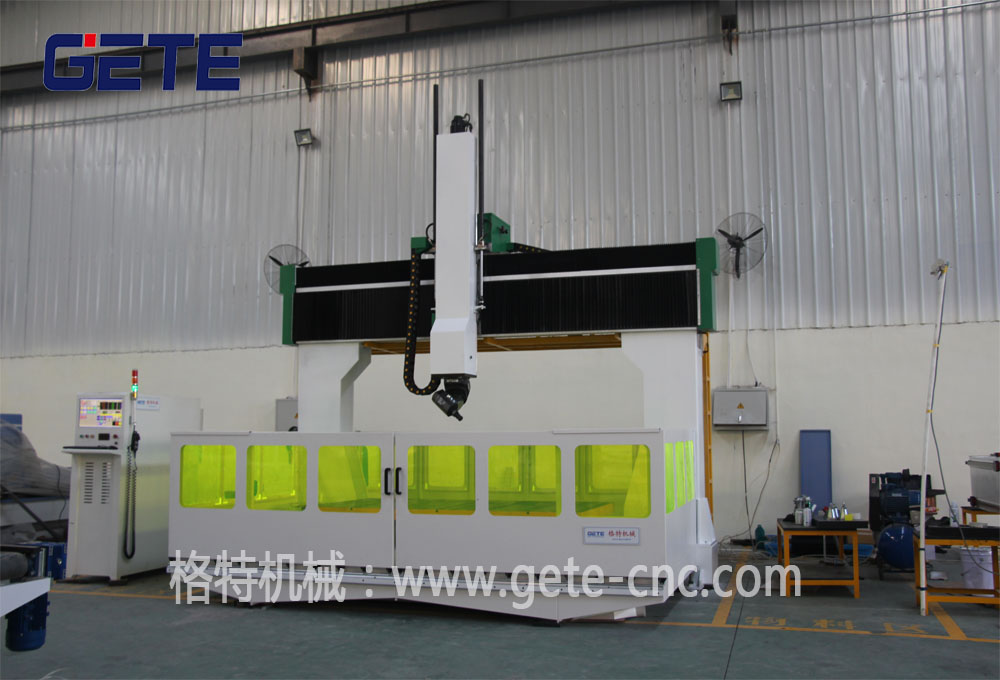

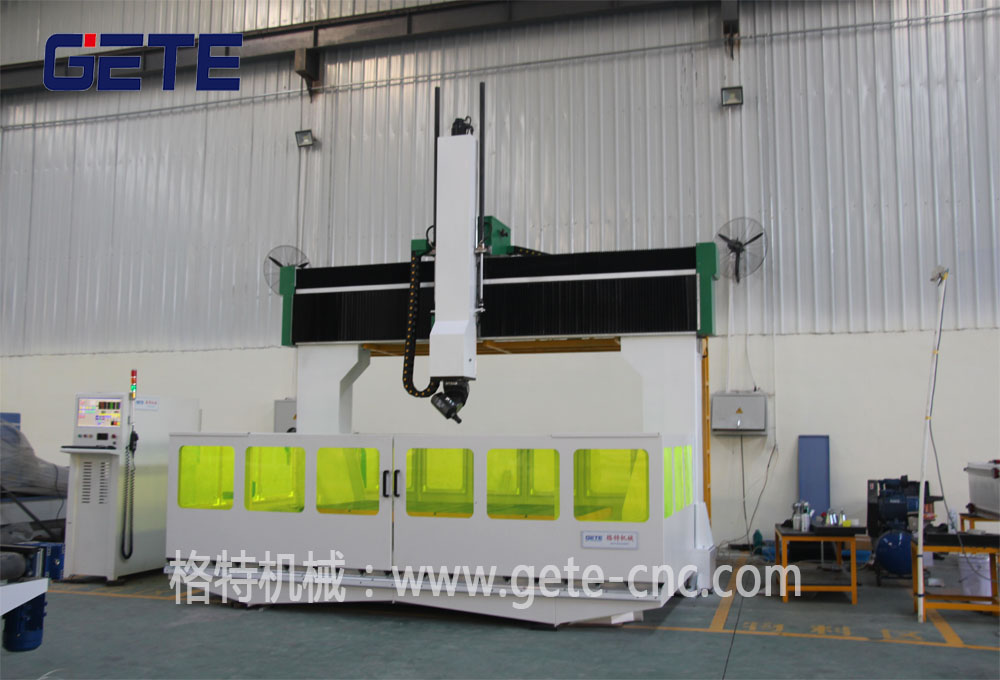

一、五軸加工中心產品介紹和外觀
五軸聯動加工中心也叫五軸加工中心，是一種科技含量高、精密度高專門用于加工復雜曲面的加工中心，這種加工中心系統對一個國家的航空、航天、軍事、科研、精密器械、高精醫療設備等等行業有著舉足輕重的影響力。 目前，五軸聯動數控加工中心系統是解決葉輪、葉片、船用螺旋槳、重型發電機轉子、汽輪機轉子、大型柴油機曲軸等等加工的唯一手段。
二、機器細節

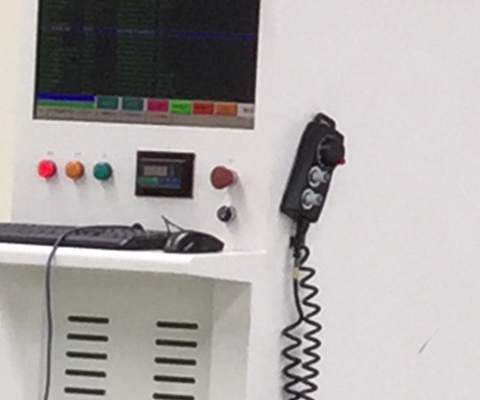

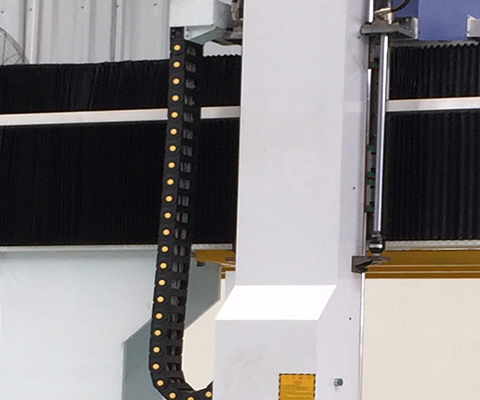

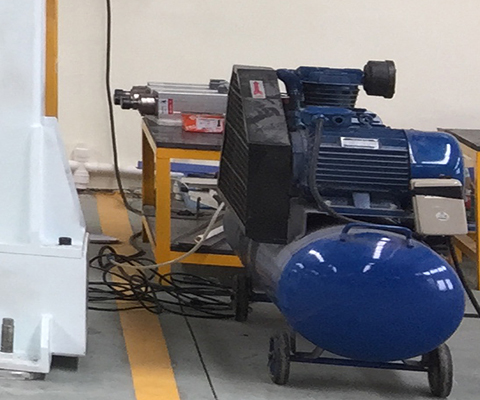

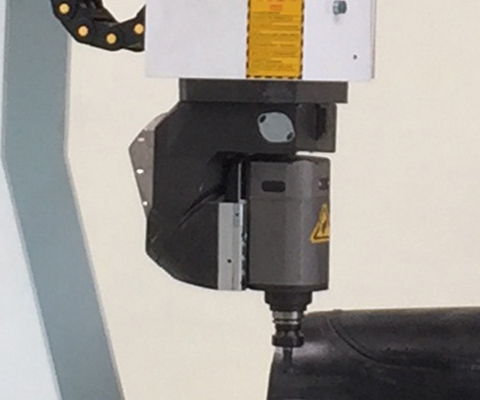

| 五軸加工中心刀頭 | 五軸加工中心真空泵 | 五軸加工中心手柄 | 五軸加工中心高柔屏蔽線 | |||
 |  |  |  |

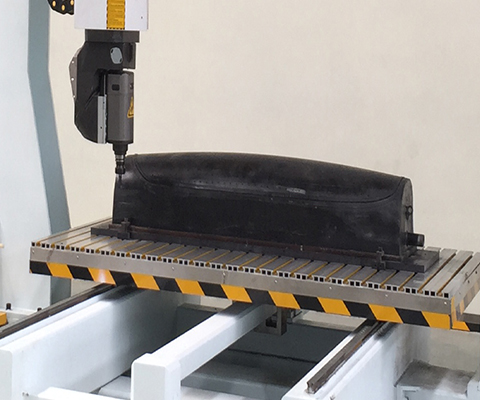

三、加工細節
 |  |  |  |
四、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 鋼結構雕刻機專用重型床身 | 工作臺面尺寸 | 1300mm*2500mm |
| 主軸電機 | 意大利海鐵克10KW~12KW風冷主軸（可選配主軸） | 工作行程 | 1300*2500mm*1000mm |
| 機柜 | 工控大機柜 | 主軸轉速 | 1000~24000RPM |
| 控制系統 | 臺灣新代 | 運行速度 | X，Y軸30m/min Z軸 15m/min C,A軸20轉/min |
| 驅動類型 | 日本安川伺服驅動 | 加工速度 | 5m/min |
| 導軌 | 35滾柱 | B軸和C軸轉度 | ±185° ±320° |
| 齒條 | 絲杠 X，Y軸4020 Z軸4010 | 加工軟件 | AlphaCAM,Catia, Ug |
| 線纜 | 江蘇捷迅數控專用高柔屏蔽線纜 | 電源類型 | AC 380V/50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 8000KG | 重復定位精度 | 0.02mm |
| 標準配置 | |||
| 高頻主軸馬力 | 12HP，10KW （1pc） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
五、機器特性
◆ 采用五軸五聯動控制系統，帶RTCP功能（真正五軸插補）適合三維立體造型的曲面加工。獨特的硬件平臺模塊化設計，功能強大。
◆ 自動換刀系統設計先進，大大提高工作效率。
◆ 集合深浮雕、鉆孔、鋸割、磨邊、倒角、銑底、鏤空、拋光等工序與一體。
◆ 機身整體焊接，全數控加工，保證機器精度。
◆ 機器結構合理，各部件均采用國際一流品牌。優異的加工性能，極高的可靠性，功能強大，便于維護。
◆ 采用頂級控制系統，功能強大，操作簡便，控制精度高。
◆ 五軸五聯動，帶RTCP功能（真正五軸插補），Z軸行程可超高，適合超大型三維立體曲面加工。
◆ 五軸五聯動，帶RTCP功能（真正五軸插補），Z軸行程可超高，適合超大型三維立體曲面加工。
◆ 多元化控制可以分別控制加工速度、空走速度、落刀速度，大大提高了加工產品的質量及加工效率。
◆ 各部件均采用國際一流品牌。
六、適用行業及加工樣品圖
◆ 三維立體件加工行業：玻璃鋼修邊、樹脂件加工及其他固體碳化件立體加工。
◆ 教學實驗行業，椅子等需要三維加工的家具及其他產品。

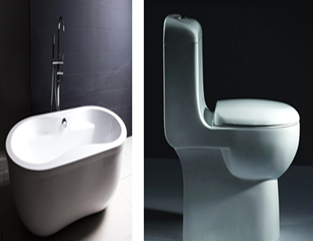

◆ 模具行業：鑄造、汽車、陶瓷衛浴潔具、輪船、游艇、航天化工、風力發電、軌道交通、工藝品。
 |  |  |  |
