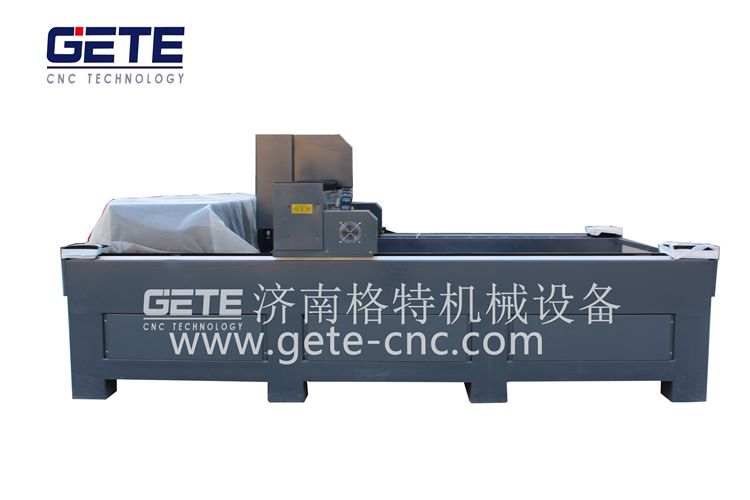

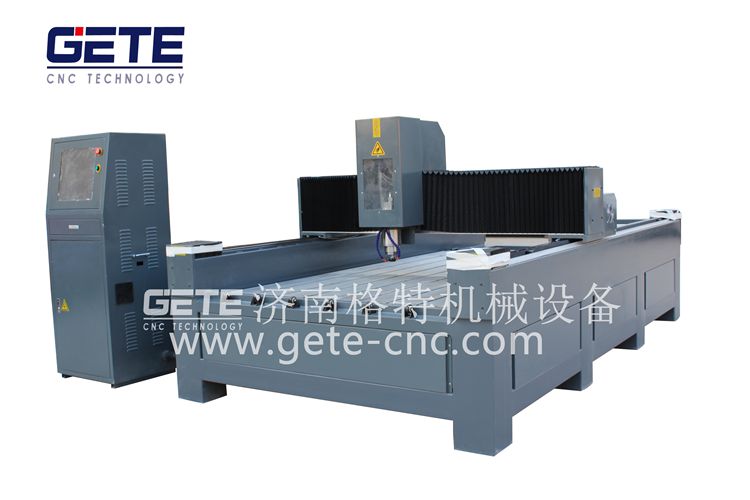

石材雕刻機
一、產品介紹
二、機器細節

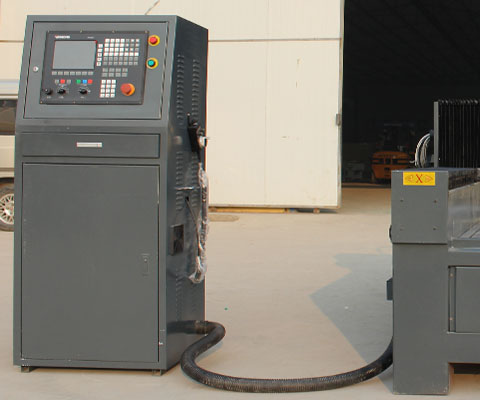

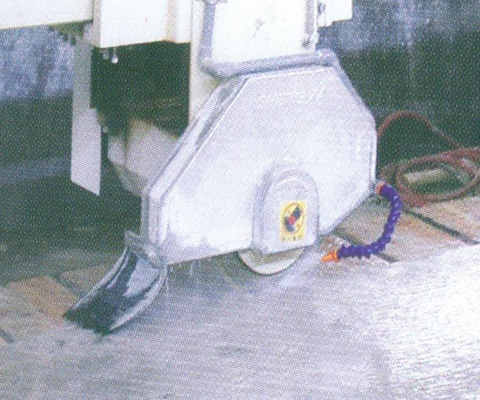

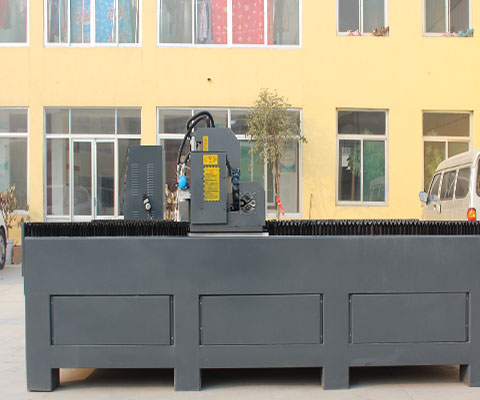

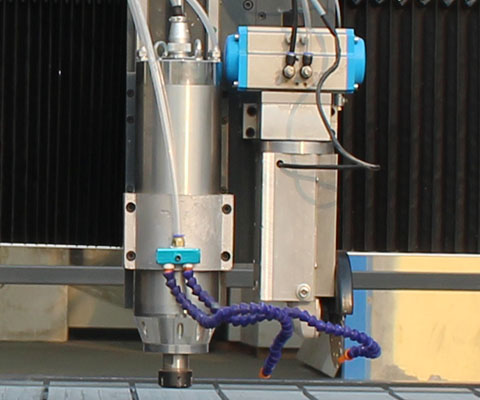

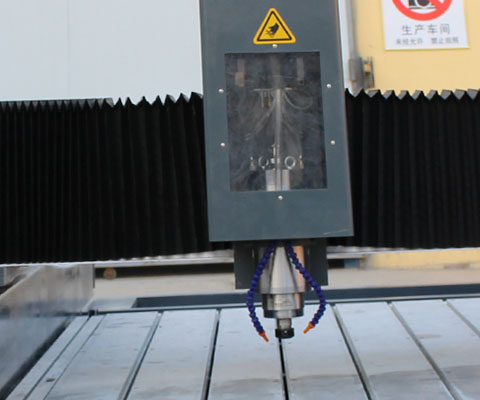

| 床身 | 帶切割鋸的主軸 | 機柜 | 單頭主軸 | |||
 |  |  |  |
三、核心裝配
| 刀具自動補償系統 | 行星式減速機 | 橫梁導軌安裝方式 | 精密齒條傳動 | |||
 |  |  |  | |||
| 絲杠 | 進口伺服驅動 | 臺灣導軌 | 自動注油系統 | |||
 |  |  |  |

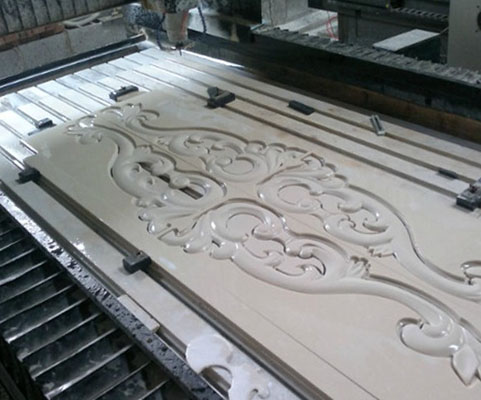

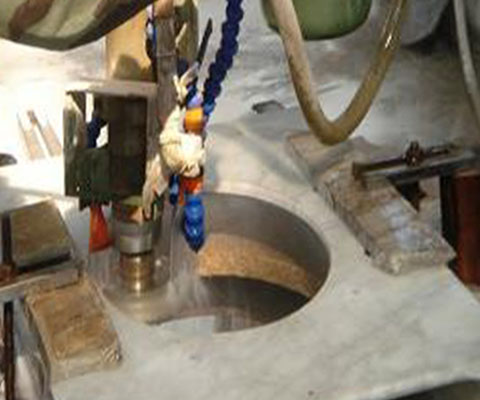

四、加工細節
 |  |  |  |
五、機器主要配置和性能參數（可定制）
| 配置參數 | 性能參數 | ||
| 床身結構 | 鋼結構雕刻機專用重型床身 | 工作臺面尺寸 | 1300*2500mm |
| 主軸電機 | 水冷5.5KW（可選配主軸） | 工作行程 | 1300*2500mm*300mm |
| 機柜 | 電腦機柜 | 主軸轉速 | 1000~24000RPM |
| 控制系統 | 上海維宏 | 運行速度 | X，Y軸15m/min Z軸 10m/min |
| 驅動類型 | 步進 | 雕刻速度 | 15m/min |
| 導軌 | 臺灣20方軌 | 雕刻指令 | G指令，PLT，HPGL2D，3D |
| 齒條 | 1.25M齒條 | 應用軟件 | type3,Artcut,文泰，Artcam |
| 線纜 | 江蘇捷迅數控專用高柔屏蔽線纜 | 電源類型 | AC220V/380V—50Hz |
| 變頻器 | 海普蒙特 | 加工精度 | 0.05mm |
| 重量 | 1200KG | 重復定位精度 | 0.02mm |
| 標準配置 | |||
| 刨花刀具 | ER-32 （4pcs） | 刀具夾筒 | ER-32,12~13mm （4pcs） |
| 高頻主軸馬力 | 12HP，5.5KW （1pc） | 潛水泵 | 5.5KW （1pc） |
六、機器特性
◆ 采用進口直線方型導軌，雙排四列滑塊，承重力大，運行平穩，精度高，壽命長，下刀精確。
◆ 整機采用鋼結構無縫焊接，剛性好不變形，工作臺面背襯鋼板，強度大剛性好。
◆ 恒功率主軸電機，切削力度大，效率高
◆ 機床雙水冷循環系統，更好的保護刀具。
◆ 維宏控制系統，三維動態顯示跟蹤自動對刀，三維模擬顯示功能。
◆ 可保存10個斷點，并有斷點續雕功能，停電再工作依然可行，有效降低廢品率。

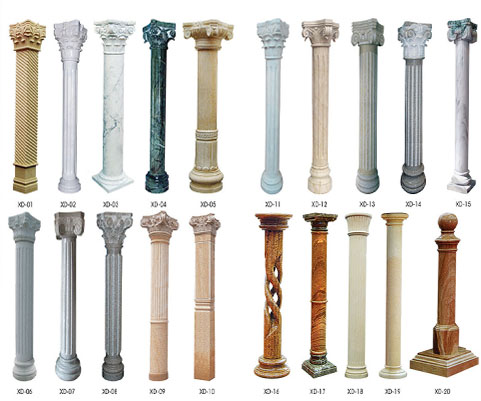

七、適用行業及加工樣品圖
◆ 大理石、花崗巖、中國黑、青石、玉石、陶瓷、水晶、玻璃、塑料、化工合成板有機玻璃、PVC板、竹木、鋁塑板、金屬、塑料等材料進行線雕、2D雕刻、3D尖底雕刻、三維浮雕、切割、倒邊、鉆孔加工。
◆ 適用于石材、墓碑加工、茶盤、硯臺雕刻、廣告、裝飾裝璜、工藝品行業等
 |  |  |  |
