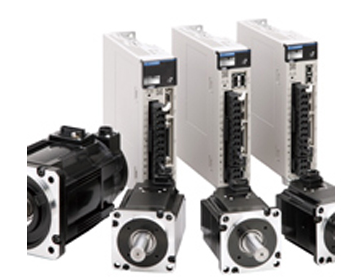

木工加工中心選用的伺服電機的驅動器安裝方式和配置。
發布：2016-01-19 閱讀：2748
木工加工中心選用的伺服電機的驅動器安裝方式和配置。
微步細分設置，
用SW5－SW8四個撥動開關來設置伺服驅動的微步細分數，一共有18個檔位的微步細分，在設置微部細分時必須先停止驅動器的運行，具體微步設定的細分數可以按照驅動器控制面板說明書來設定。
用SW1－SW3 三個撥碼開關來設定驅動器輸出電流，其輸出電流共有8檔。詳細輸出電流的設定，請驅動器面地圖說明。
主動半流功能
用戶可通過SW4來設定驅動器的主動半流功能。off表明靜態電流設為動態電流的一半，on表明靜態電流與動態電流一樣。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱削減，可靠性提高。脈沖串停止后約0.4秒擺布電流主動減至一半擺布（實踐值的60％），發熱量理論上減至36％。
信號接口
PUL＋和 PUL－為控制脈沖信號正端和負端；DIR＋和DIR－為方向信號正端和負端；ENA＋和 ENA－為使能信號的正端和負端。
電機接口
A＋和 A－接步進電機A相繞組的正負端；B＋和B－接步進電機B相繞組的正負端。當A、B兩相繞組互換時，可使電機方向反向。
伺服進給體系具體的請求
1、調速規模寬度的范圍。
2、定位準確精度高。
3、有可靠的傳動剛性和速度快的穩定性
4、疾速呼應沒有任何超調情況，提高生產率和穩定加工質量，除了請求數據具有較高的準確定位精度以外，還需要有請求疾速呼應一般的特性，木工加工中心數控體系在啟動，暫停時，加工請求數據的加減度幅度大，縮少進給體系的穩定過渡過程時間短，減小出錯概率的誤差。
5、低速大轉矩，過載才能強，伺服驅動用具有幾分鐘乃至半小時內一點五倍以上的過載動能，有時候在短時間內可以過載四到六倍而不損壞。
6、數控機器伺服驅動的可靠性比較高
請求數控機床的進給驅動體系可靠性高、工作的穩定性較高，具有較強的溫度，潮濕度，振蕩幅度等環境適應的性能和很強的抗干擾的能力。
在對伺服驅動電機的請求時
1、從最低速到最高速電機都能平穩運轉，扭轉矩動搖要小，再低速時有比較平穩的速度而無匍匐景象。
2、電機應具有大的較長時間的過載才能，以滿意低速大轉矩扭曲的請求。一般直流伺服電機請求在數分鐘內過載四～六倍而不損壞。
3、在為了保證疾速呼應的請求，電機應有具有較小的轉動慣性和較大的堵轉扭轉矩，并具有盡可能小的時間常數和發動電壓。
4、電機應能接受頻頻啟、制動的切換。
