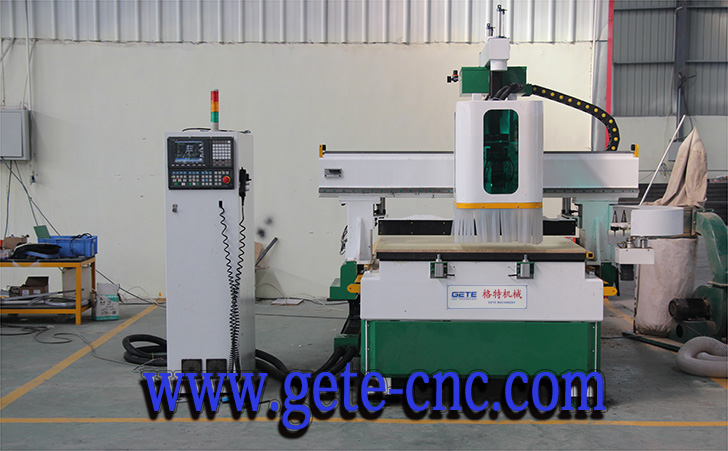

數控木工加工中心的X、Y、Z軸裝配工藝

發布：2016-03-11  閱讀：2946

數控木工加工中心的X、Y、Z軸裝配工藝。

X軸采用被跨式安裝，與Z軸形成三腳架結構，大大提高了Z軸的剛性及穩定性。同時增加帶鋼10mm厚的，減少了共振。
Y軸采用的是立柱結構，臺灣的創新設計增加加強筋提高支撐力度，底部的支撐加寬加長，運行更穩定，剎車更靈敏，Y軸導軌采用的是立式平行安裝，最大限度的發揮滑塊的承重力，與德國的大型設備的裝配工藝相同。Y軸的齒條和導軌與別的廠家不同，別的廠家采用的是齒條和導軌安裝在一個平面，沒有防塵，特點，導軌和齒條在同一個平面高速加工會產生振波行程高速共振，影響精度，沒有防塵導致粉塵會撒落在導軌和齒條的工作面，影響配件的使用壽命。格特的導軌和齒條安裝在兩個空間面，有防塵，特點高速加工時不會出現交叉共振，提高機器的是加工精度，有效的防塵結構最大限度的發揮各運動部件的使用壽命。
Z軸的絲杠傳動固定方式為，別的廠家采用的是皮帶或者聯軸器的懸臂支撐結構，高速旋轉時，軸承易壞，絲杠軸頭也會因?yàn)楦咚偎?dòng)的離心力而損壞。即軸承容易斷裂，至少每年都要換2次。我們用的是臺灣的端部支撐，目前在濟南沒有幾家和我們一樣用的是端部支撐。
