格特五軸加工中心介紹、性能指標和配置參數

發布：2016-03-01  閱讀：3934

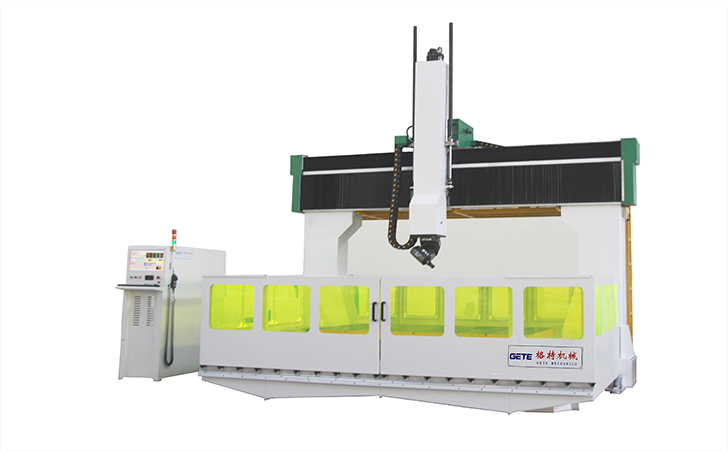

格特五軸加工中心
格特機械作為一家專業加工數控雕刻機和數控加工中心的機械廠家，同樣也定制生產五軸加工中心。

五軸加工中心簡介

五軸加工中心也稱為五軸聯動加工中心，是一款科技含量高，加工精度高，專業用于復雜曲面加工，對國家的航空、航天、醫療、軍事、科研、探測精密儀器、汽車模具，高精度電子儀器等都有很大的技術支持。目前市場上的五軸聯動數控加工中心系統主要應用于輪船葉輪、葉片、汽車配件、螺旋槳、重型電機轉子、汽輪機轉子、大型柴油機曲軸等方面。五軸加工中心素有加工效率高，精度高的特性，工件可以一次裝夾即可完成復雜的曲面加工，五軸加工中心有X、Y、Z、A、C五個軸，XYZ軸和AC軸形成五軸聯動加工，擅長空間曲面加工，異型加工，鏤空加工、打孔、斜孔、斜切等。
格特五軸加工中心性能指標和主要配件
格特機械生產的五軸加工中心行程為：X軸：1300mm,Y軸：2500mm,Z軸：850mm, A軸：±185度，C軸：±320度。工作品臺尺寸為：1300mm*2500mm。加工精度為：±0.05mm，重復定位精度±0.05mm。臺面結構鑄鐵，Ｘ／Ｙ／Ｚ為軸絲杠。上料方式為人工上料。主軸功率為12ＫＷ，主軸轉速為24000R/MIN。驅動模式為伺服驅動。標準的工作電壓為380V/Hz。運行代碼指令為：G代碼兼容F/S命令。操作系統為臺灣新代系統。采用的配件為：主軸采用的是意大利進口原裝的12KW五軸頭。驅動系統為：日本安川伺服驅動電機1000-2000W?？刂葡到y(tǒng)為智能面板控制系統，新代五軸系統（RTPC）。機柜采用的是五軸專用工控機柜（配強制風冷系統）。氣動元件為臺資生產（艾斯克）。導軌為臺灣進口的H30導軌,絲杠為原裝研磨級絲杠。線纜為江蘇捷迅高柔屏蔽電纜，電器主件為法國施耐德，臺面為鑄鐵臺面，限位為：定制安裝限位，具備了原點/正負超程安全保護。軸承：日本NSK，變頻器為：臺灣臺達，直流電源鴻海，整機鈑金，臺灣創緯設計，刀具五軸專用刀具。
