四軸保麗龍加工中心配置和性能參數及適用行業

發布：2016-02-28  閱讀：3047

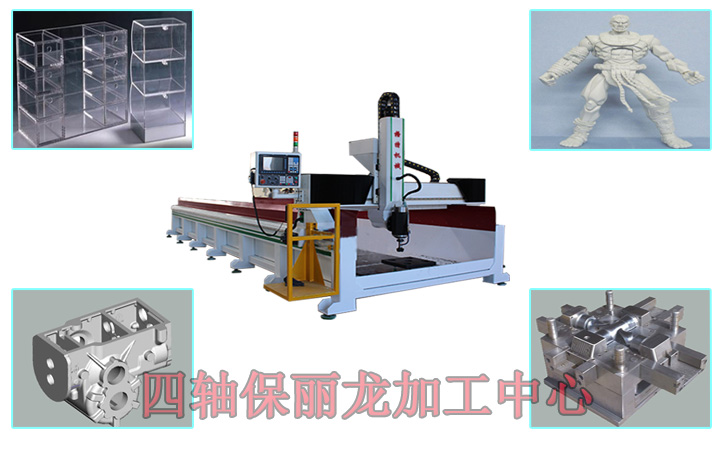

濟南格特機械設備有限公司生產的四軸保麗龍加工過中心是一款專業用來加工保麗龍泡沫的數控機械設備。

GT1325四軸保麗龍加工中心配置和性能參數

機器設備的的有效工作臺尺寸為：1300mm*2500mm,X軸行程為1300mm，Y軸行程為2500mm,Z軸行程為600mm，A軸的旋轉角度為±270度，實際進料高度為600mm，主軸轉速為12000RPM。四軸快速給進率為：X軸12000mm,Y軸為12000mm，Z軸為5000mm,A軸為60轉/分。臺面為鋁型材臺面，加工工件的固定方式為壓板固定，電主軸為國內知名品牌，杰斯特6KW風冷主軸，驅動系統為臺灣伺服，驅動電機的功率為1500W，減速機配置為臺面原裝進口利明減速機。控制系統為智能面板式控制系統（維宏NK300），機柜為數控專用工控大機柜，導軌為臺灣進口H30導軌，絲杠為臺灣進口TBI原裝絲杠，軸承和軸承座都為臺灣原裝,電纜為國內知名品牌江蘇捷迅高柔屏蔽線纜，其他氣動元件臺資（艾斯克），限位為定制限位/安全防護，具備原點/正負超程安全保護，變頻器為國內一線品牌海普蒙特，整機鈑金臺面創緯設計，刀具為定制保麗龍專用刀具，電器主件法國施耐德電器元件。
GT-1680四軸保麗龍加工中心配置和性能參數
機器設備的臺面的有效加工尺寸為1600mm*2800mm,X軸加工行程為1600mm,Y軸的加工行程為8000mm,Z軸的加工行程為600mm,A軸旋轉角度為±270度，主軸鼻端到工作臺面的距離為600mm,主軸轉速為12000RPM,四軸快速給進率為：XY軸12000mm,Z軸為5000mm,A軸的60轉/分，臺面為鋼板臺面，機器自銑找平，臺面加工工件的固定方式為磁鐵固定，電主軸為國內馳名品牌JST7.5KW水冷主軸。驅動系統為國際知名品牌日本安川伺服驅動器，驅動功率為850W，減速機為臺灣進口的利明減速機，控制系統為原裝正品新代11MA系統，機柜為工控機柜，氣動元件為臺資艾斯克品牌，導軌為臺灣進口H30導軌，絲杠為臺灣TBI原裝絲杠，軸承為臺灣原裝軸承，電纜為國內知名品牌—江蘇捷迅高柔屏蔽線纜，電器主件為法國施耐德電器元件，限位為定制限位，安全防護，具備原點/正負超程安全保護，軸承為日本NSK。變頻器中國以下品牌海普蒙特變頻器。電源為直流380V/Hz,整機鈑金為臺灣創緯設計，定制保麗龍專用刀具。
四軸保麗龍加工中心適用行業：
◆ 有禮品業、廣告業、印章業、木器加工業、建筑業、藝術模型業、機械加工、工裝模具等等
◆ 適合材料也是非常廣泛，包括金屬、石材、PVC板、ABS板、亞克力、仿石材、橡皮、雙色板、鋁塑板等等各種材料
